發明名稱隔油器出油管視油器
發明人鄧韶光申請人
申請日2015.02.28申請公布日2015-09-30
代理機構-代理人-
地址511495 廣東省廣州市番禺區沙灣鎮古壩東村工業區駿業街1號之六
摘要本實用新型公開了一種隔油器出油管視油器,包括上出油管、透視鏡、下出油管;所述的上出油管與透視鏡的上接頭焊接,透視鏡的下接頭與下出油管焊接,透視鏡安裝有透明玻璃管,這樣順序焊接后形成一條管道通路,隔油器流出的油經上出油管、透視鏡、下出油管到達油桶。操作人員可通過透視鏡內的透明玻璃管觀察從隔油器流出的油液情況,包括油量的多少,是否有水流出,油液在管道中的流速,以便對隔油器內的污油存量、出油管道是否會堵塞作出判。
隔油器出油管視油器
權利要求

1.一種隔油器出油管視油器,包括上出油管、透視鏡、下出油管;所述的上出油管與透視鏡的上接頭焊接,透視鏡的下接頭與下出油管焊接,這樣順序焊接后形成一條管道通路,隔油器流出的油經上出油管、透視鏡、下出油管到達油桶。

說明書
隔油器出油管視油器

技術領域

[0001] 本實用新型涉及環保領域,尤其涉及隔油器出油管視油器。

背景技術

[0002] 由于餐飲污水中含有污油,污油在市政管網中凝固附在管道內壁,時間長了凝固的油脂越來越厚,使得排污管道的流通面積減小,影響市政管網的排水能力。因此餐飲含油污水在排放之前必須要進行油、水分離并且排放的污水含油量符合國家的排放標準,目前隔油器已經成為餐飲企業、賓館、酒店等行業的必備設備。

[0003] 附圖1示為隔油器的總裝軸測圖,含油污水從進水管101進入殘?jiān)岢b置102,殘?jiān)岢b置102將含油污水中的殘?jiān)岢蠛臀鬯?jīng)入水管103進入隔油器池107中,殘?jiān)岢b置102提出的殘?jiān)?jīng)管104進入殘?jiān)?05,由于油比水輕,含油污水在隔油器池107中靜態停止一定的時間后,油就會上浮到隔油器頂部的積油池112內,經油、水分離后的水通過管111進入提升站110,提升站110內安裝有水泵,水泵將進入提升站110內的水通過出水管109抽排到市政管網中,污油經出油管道108排到油桶106中。

[0004] 本實用新型涉及隔油器出油管中增加一個視油器。

[0005] 現有的隔油器還沒有廠家設置隔油器出油管視油器,實際上增加這一功能非常必要,操作人員可通過透視鏡內的透明玻璃管觀察從隔油器流出的油液情況,包括油量的多少,是否有水流出,油液在管道中的流速,以便對隔油器內的污油存量、出油管道是否有堵塞問題作出判斷,以便及時有效地采取措施。

發明內容

[0006] 增加一透視鏡,透視鏡包括上接頭、密封圈、透明玻璃、連接螺栓、下接頭、連接螺母,透明玻璃兩端安裝有密封圈,安裝在透明玻璃兩端的密封圈分別壓入上接頭、下接頭,連接螺栓裝入上接頭、下接頭對應的孔中,由連接螺母將連接螺栓分別與上接頭、下接頭連接固定。透視鏡的上接頭與上出油管焊接,透視鏡的下接頭與下出油管焊接,這樣順序焊接后形成一條管道通路,隔油器流出的油經上出油管、透視鏡、下出油管到達油桶。操作人員可通過透視鏡內的透明玻璃管觀察從隔油器流出的油液情況,包括油量的多少,是否有水流出,油液在管道中的流速,以便對隔油器內的污油存量、出油管道是否會堵塞作出判斷。

附圖說明

[0007] 圖1是隔油器的總裝軸測圖。

[0008] 圖2示是透視鏡的爆炸軸側圖。

[0009] 圖3示為透視鏡安裝后的軸側圖。

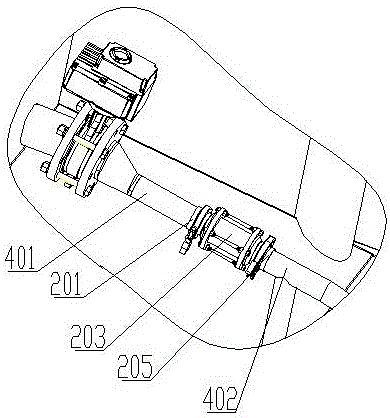

[0010] 圖4示為透視鏡焊接到隔油器出油管道后形成的隔油器出油管視油器軸側圖。具體實施方式

[0011] 如圖2示是透視鏡的爆炸軸側圖,透視鏡由上接頭201、密封圈202、透明玻璃管203、連接螺栓204、下接頭205、連接螺母206組成。透明玻璃203兩端安裝有密封圈202,安裝在透明玻璃203兩端的密封圈202分別壓入上接頭201、下接頭205,連接螺栓204裝入上接頭201、下接頭205對應的孔中,由連接螺母206將連接螺栓204分別與上接頭201、下接頭205連接固定。

[0012] 如圖3示為透視鏡安裝后的軸側圖。

[0013] 如圖4示為透視鏡焊接到隔油器出油管道后形成的隔油器出油管視油器軸側圖。上出油管401與透視鏡的上接頭201焊接,透視鏡的下接頭205與下出油管402焊接,這樣就形成了油液從上油管201、透視鏡、下出油管的通道,操作人員可以通過透視鏡中的透明玻璃管203觀察油液在通道中的流動情況。
