鳥糞石聽厭了？產鈣磷石的磷回收技術聽過嗎？

越來越多的污水處理廠在實踐營養物回收，其中磷是最常見的回收物質之一。除了應對日益嚴格的出水磷濃度之外，污水廠除磷的動機還包括解決管道和工藝設備的鳥糞石結垢的問題(污水處理設備常常會在長期運行中積累了大量鳥糞石形態的礦物質附著物，對管道和設備造成破壞)，還能變成可銷售的肥料，成為污水廠有力的宣傳素材。

CalPrex的磷回收技術據悉最初源自一家叫Nutrient Recovery & Upcycling（簡稱NRU）的公司，然后Centrisys/CNP公司從NRU那里獲得了該工藝技術的獨家授權。2019年底，水業雜志《TPO(處理廠運營者)》采訪了NRU公司的創始人之一Menachem Tabanpour。在本期的微信專欄里，小編結合這篇采訪報道，和大家一起增加對CalPrex的了解。

CalPrex的發展史

NRU公司說，該工藝可以在污泥進入?yún)捬跸髑盎厥粘^45%的總磷。方法是在厭氧消化前設置在一個特殊的反應器，向剩余污泥和初級污泥的濃縮液投加氫氧化鈣，最終以鈣磷石（CaHPO4·2H2O，英文名為Brushite）的形式捕獲磷，將其干燥后可以制成肥料顆粒。

Tabanpour先生說他和CalPrex的故事可以從20年前說起。2002年，當他還在讀中學的時候，他參加了威斯康星麥迪遜大學的Philip Barak教授的實驗室暑期實習項目。Barak教授是CalPrex的最初發明人，不過他最初是研究如何用單分子膜結晶提取鳥糞石。

由于項目不斷發展，Tabanpour先生在讀本科的時候得以繼續參與此項目。項目組首先與位于麥迪遜的九泉污水處理廠(Nine Spring WWTP)開展合作，在處理工藝的不同位置進行采樣，以確定最佳的除磷點。他們發現，在酸性消化池中(SRT基本為1.5天)，pH值的下降會使磷變得非常易溶和易于提取。2007年，他們決定放棄了對鳥糞石的研究，并開啟了鈣磷石回收的新方向。

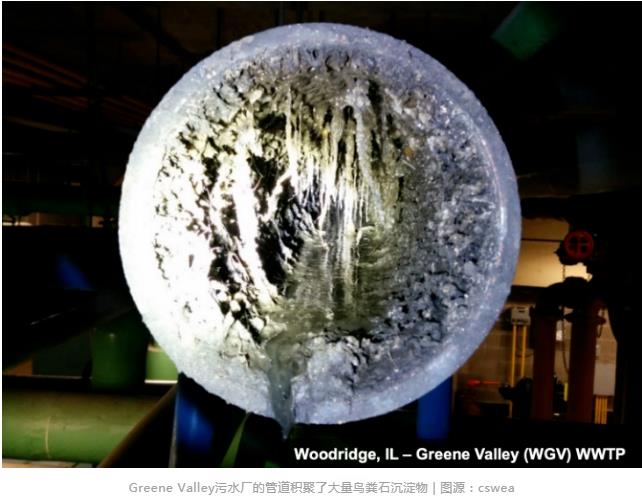

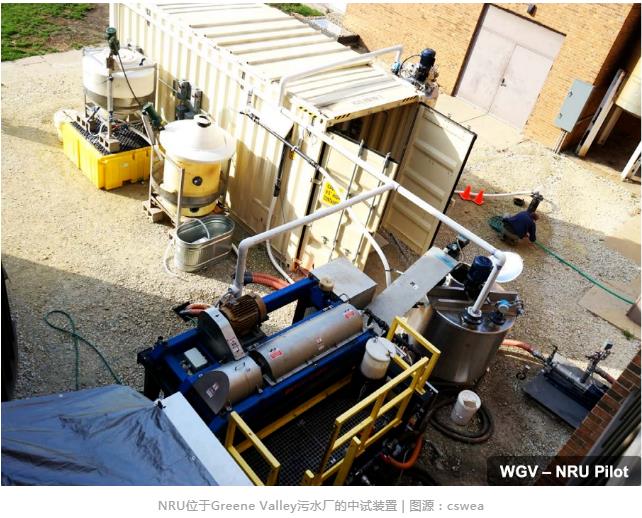

2011年，為了加速其商業化進程，團隊成立了NRU公司。第一個中試項目位于伊利諾伊州Woodridge城的Greene Valley污水廠，該廠的管道也飽受鳥糞石結垢的困擾。他們一共在Woodridge做了兩期的中試，第一次是在2014-2015年，第二次是2017年。他們這項技術也受到行業的關注，2017年，美國圣騎士(Centrisys)的子公司CNP獲得了獨家授權，給這項技術注冊了 CalPrex的商標名。之所以起這么個名字，是因為CNP此前已經有一款叫MagPrex的基于鳥糞石沉淀的磷回收技術，他們認為CalPrex+MagPrex能給污水廠提供最高的磷回收率的解決方案。

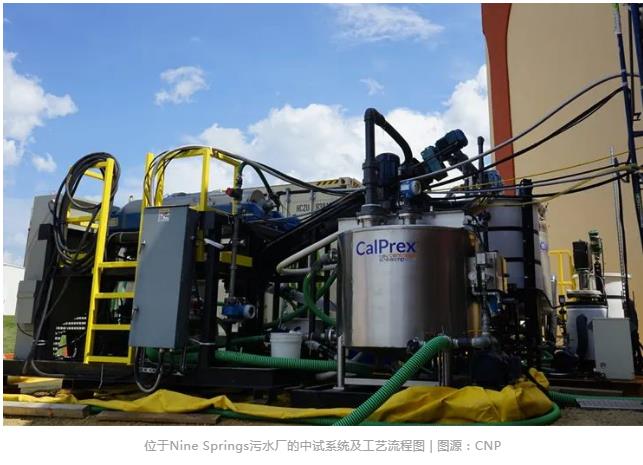

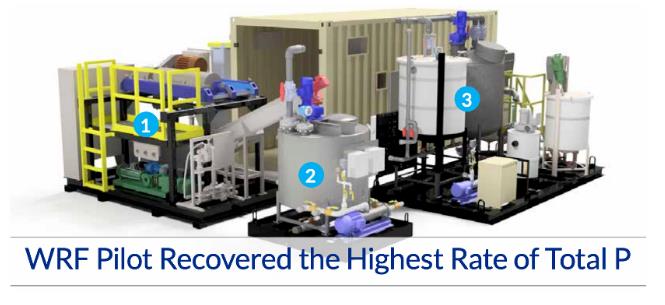

在隨后的2018年，Centrisys/CNP和NRU新組成的團隊更進一步，在得到密爾沃基城市污水管理局(MMSD)、丹佛城市污水管理局(MWR)以及麻省水資源管理局(MWRA)的支持后，獲得了美國水研究基金會(WRF)的研究經費，繼而在九泉污水廠進行更大規模的示范項目，來驗證該工藝技術的規模化潛力。

CalPrex的不同之處？

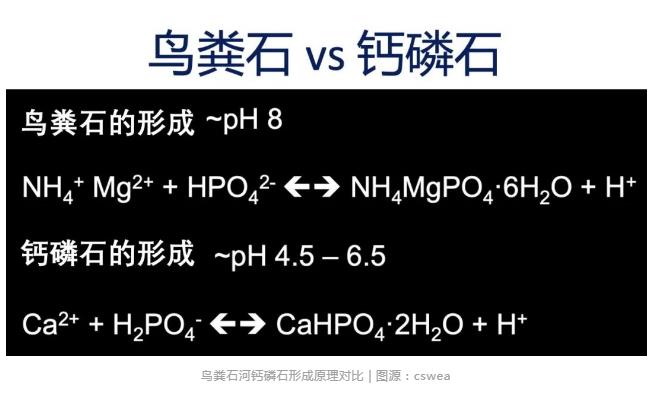

在被問到CalPrex工藝和其他磷回收工藝有什么本質區別時，Tabanpour是這么回答的：“一個關鍵的區別是，我們不生產鳥糞石，而是生產鈣磷石，后者是一種磷酸鈣礦物，而不是磷酸鎂氨礦物。同比其他已經商業化的磷回收技術，CalPrex的回收率是它們的兩到三倍。一般來說，除磷率的關鍵是你能溶解多少磷。捕獲已經溶解的磷進行是除磷工藝最簡單的部分，難點是你能將污泥里多少的總磷變成可溶的形式？”

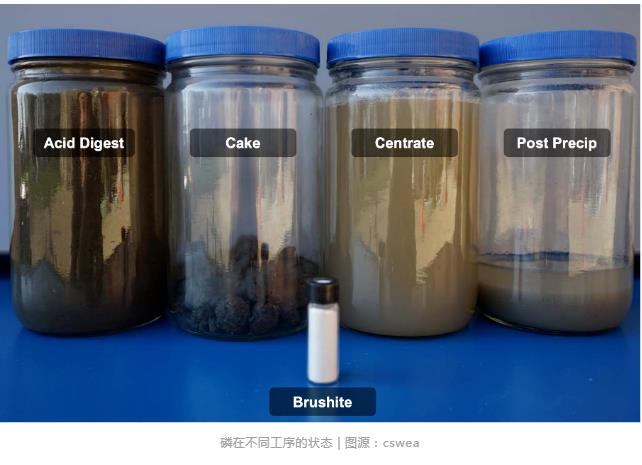

通常情況下，污水中的磷會被封存在污泥中。約10-20%的磷進入初始污泥，其余大部分在剩余污泥中，出水還含有10%。Tabanpour說：“污泥經濃縮后，基本就是一個磷匯(phosphorus sink)，它主要以細胞或顆粒態存在。為了進行回收，你需要讓這些磷溶解出來。這就是發酵池的作用。在發酵池中，較低的pH值能釋放更多的磷，并且能保持在可溶的狀態。在離心機脫水后，你就得到高濃度可溶性磷的離心液，約為500ppm，并且TSS較低。這是后續磷沉淀的理想溶液?！?/p>

CalPrex反應器

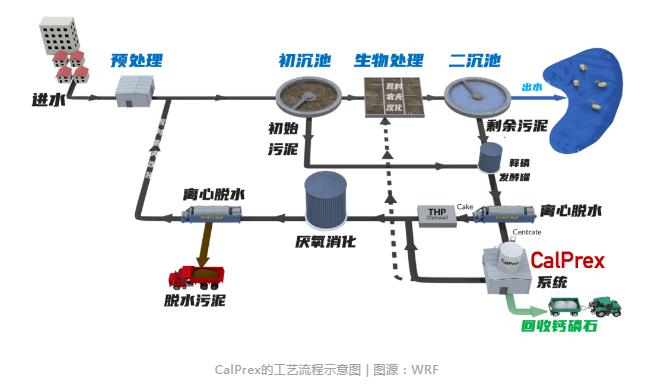

那么CalPrex反應器究竟是如何回收磷的呢？Tabanpour是這么回答的：“我們加入氫氧化鈣（熟石灰），pH值從5.5升至6.5。形成的磷酸鈣礦物在斜板沉淀池中沉淀，然后用離心機將其脫水，再干燥后做成肥料。脫水后的離心液送回污水處理線。”

鈣磷石的特點

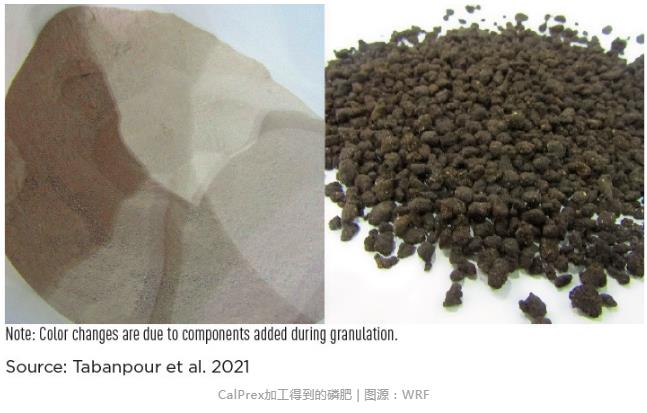

Tabanpour表示：鈣磷石和鳥糞石類似，也是一種非常好的緩釋肥料。純的鈣磷石的磷含量約18%，而鳥糞石的磷為12.6%，所以它是一種更高效的礦物磷肥，是市面其他磷肥的良好替代品。鳥糞石的形成會伴隨晶體過程，形成大的晶體或珍珠，但鈣磷石不會。后者形成150-300μm的顆粒。脫水后，它會形成一種糊狀物，看起來像厚厚的混凝土。干燥后則成為一種非白色或灰色的粉末，可以制成顆粒。

什么污水廠適用？

在被問到什么污水廠最適合選用此工藝。Tabanpour表示有四大類的污水廠可快速適配：

• 首先最合適的是已經有預發酵水解工藝的污水廠；

• 第二種是需要在厭氧消化前去除大部分磷的污水廠，因為他們一般面臨非常嚴重的鳥糞石結垢問題，或是對污泥磷濃度有相關要求的污水廠；

• 第三種是有后置好氧消化器(PAD)的污水廠，因為PAD能破壞堿度并降低pH，提高溶解磷含量而得以回收；

• 第四種是想提高生物固體肥料產量的污水廠。

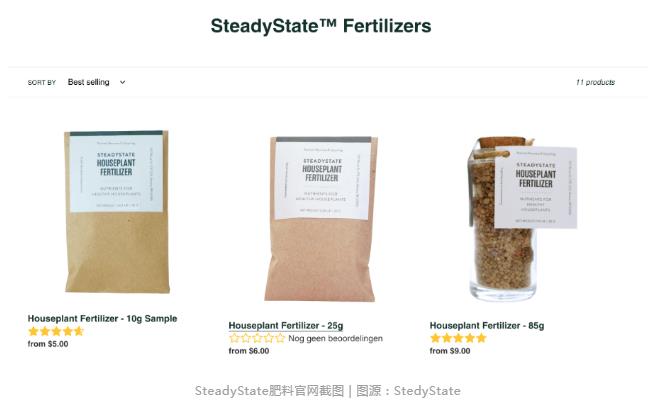

另外，Tabanpour還提到，NRU有自己的鈣磷石肥料商品—— 2019 年秋季他們推出了一款名為 Steady State 的肥料品牌。銷售的肥料包括AirPrex裝置生產的鳥糞石和CalPrex裝置生產的鈣磷石，以及根據客戶需求定制的氮磷鉀混合肥料。

據悉，除了MMSD水務局的九泉污水廠，在丹佛污水廠的測試顯示在厭氧消化前加設的CalPrex系統去除大部分磷后，污泥中的氮磷比例更加合理，得到的磷肥質量能更好地滿足農用的氮需求，這也反過來提高了他們對鈣磷石肥料的信心。小編個人則認為，隨著大家對活性污泥中的磷轉化機制認識的加深，相信未來的磷回收技術的回收率有望進一步提高。

由于小編水平有限，各位讀者如果想了解CalPrex更多細節，還是請查看WRF的報告原文。若有不對之處，請多多指正。
