10月19日，2023(第十五屆)上海水業熱點論壇上，江蘇金博亞環保設備有限公司技術部部長陳科鵬作了題為“一體化污水深度處理裝備在提標改造中的應用”的演講。

在污水處理市場逼近飽和的現狀下，提質增效成為水處理行業高質量發展的一大方向。山東、江蘇等地先后發布污水廠提標相關文件，如今年5月，山東發布的《山東省2023年水環境質量鞏固提升行動方案》明確對山東省既有城市污水處理廠提標至地表水準IV類，提標改造率不低于40%。

在此背景下，10月19日，2023(第十五屆)上海水業熱點論壇上，江蘇金博亞環保設備有限公司（以下簡稱：金博亞環保）技術部部長陳科鵬作了題為“一體化污水深度處理裝備在提標改造中的應用”的演講。

陳科鵬

金博亞環保是一家集產品研發設計與生產制造、設備系統集成、設備維修服務為一體的企業。有20多年非標設備生產歷史，全國各地共計有2000多個工程實例。金博亞環保主打兩大類設備產品。

第一大類設備，污水處理廠單體非標設備。包括格柵除污機及配套設備、除砂設備、刮吸泥機、除臭系統、曝氣系統、轉盤過濾器、閘門、加藥設備。

第二大類設備，一體化污水處理設備。包括常規工藝，A2+O一體化污水處理裝置、MBR一體化污水處理裝置、MBBR一體化污水處理裝置；深度處理工藝，一體化高效沉淀池、一體化磁混凝沉淀池、一體化曝氣生物濾池、一體化反硝化濾池、一體化濾布濾池。

一體化深度處理裝備主要運用于污水處理廠的新建或提標改造項目，提標改造就是在污水廠不進行大規模改擴建的前提下，通過改進原有工藝或增建污水處理設施，從而增加污水處理能力和效率。主要思路包括對原工藝進行改造，即強化生物處理和增加深度處理兩個方面，從而滿足我國城市污水排放的新標準。

金博亞環保針對該現狀提出了五大類一體化污水深度處理裝備，以解決優化目前國內大部分污水處理廠面臨的提標改造問題。具體為以去除懸浮物、總磷為主的一體化高效沉淀池和一體化磁混凝沉淀池；以去除氨氮為主的一體化曝氣生物濾池；以去除總氮為主的一體化反硝化濾池；以去除懸浮物為主的一體化濾布濾池。陳科鵬對此進行了詳細介紹。

01一體化高效沉淀池，多種應用場景

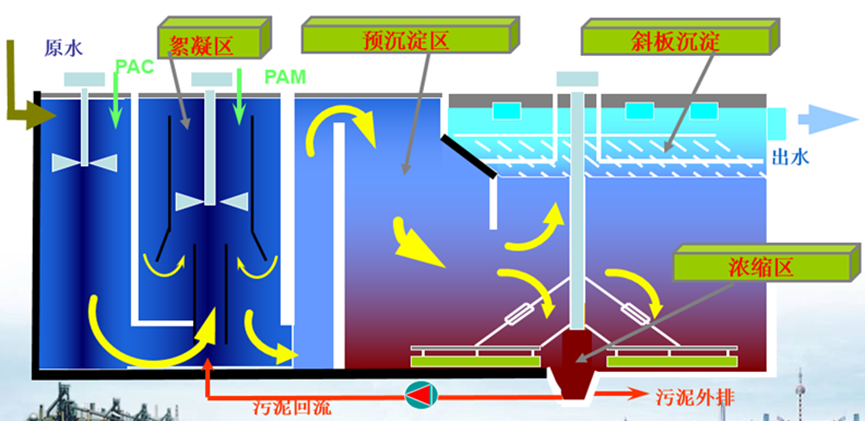

一體化高效沉淀裝置是集反應、澄清、濃縮及污泥回流為一體的高效處理裝置，分為混凝區、絮凝區、預沉淀區和斜板沉淀池四個部分，可以高效去除地表水和污水中的有機物、懸浮物、總磷、重金屬、膠體等。

其工作原理是將原水先投加混凝劑，通過攪拌器的攪拌作用，使混凝劑與原水快速混合。進入絮凝池，再投加絮凝劑，在池內的攪拌機攪拌下，對水中懸浮固體進行剪切，重新形成更大的易于沉降的絮凝體。進入沉淀池，沉淀池分為預沉區及斜管沉淀區，在預沉區中，易于沉淀的絮體快速沉降，未來得及沉淀以及不易沉淀的微小絮體被斜管捕獲，最終高質量的出水通過池頂集水槽收集排出。

該系統具有表面負荷高、占地面積小、分離效率高、排泥含水量低、出水濁度低、出水穩定的特點，主要應用于污水的初級沉淀與深度除磷，地表水的澄清或軟化，以及雨水收集回用等場景。

陳科鵬介紹，一體化高效沉淀裝置一般安裝在生化沉淀段的后段。

02一體化磁混凝沉淀裝置，加磁粉生成較大的絮體

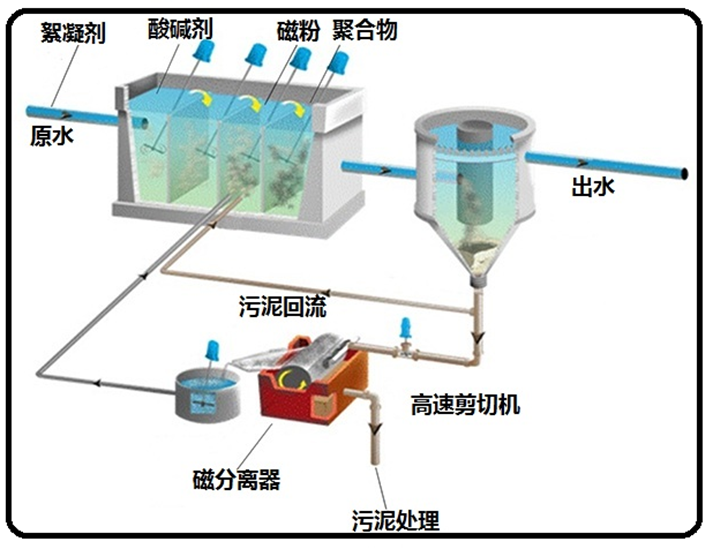

一體化磁混凝沉淀裝置是污水經初步分離后，進入處理裝置的混凝反應池，同時向混凝反應池投加混凝劑PAC，二者充分混合后進入磁粉反應池，在此與回收的磁粉和回流污泥混合絮凝，然后進入絮凝反應池，與在此加入的助凝劑PAM進行反應，生成較大的絮體顆粒，最后進入沉淀池快速沉降，出水進入下一道處理工序。

一體化磁混凝沉淀裝置具有更強的混凝、絮凝效果，絮體密度更大、更結實，更短的停留時間，更小的占地面積等特點，主要應用于污水提標改造、黑臭水體治理以及地表水治理等領域。

陳科鵬介紹，一體化高效沉淀池和一體化磁混凝沉淀池都可按照客戶需求，制作成長方形或圓形。一體化高效沉淀池和一體化磁混凝沉淀池雖都是以去除懸浮物、總磷為主要目的的一體化設備，但在運行成本及表面負荷等方面有所區別。一體化高效沉淀池不加磁粉，運行成本低，表面負荷為5-15m3/（㎡·h），占地多，適用于常規工藝設計；一體化磁混凝沉淀池加磁粉，運行成本高，表面負荷為20-45m3/（㎡·h），占地少，適用于土地條件有限制的場合。

03一體化曝氣生物濾池，反沖洗是關鍵

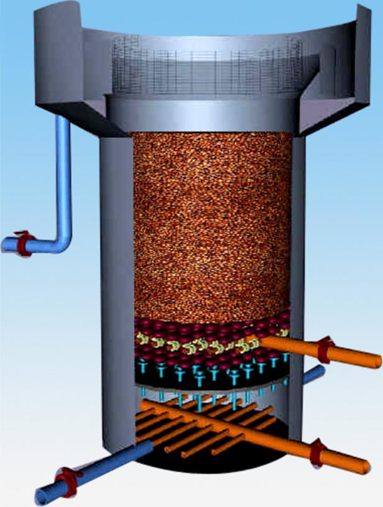

一體化曝氣生物濾池是一種膜法工藝，其原理是在濾池中裝填一定量粒徑較小的顆粒狀濾料，濾料表面附著生長生物膜，濾池內部曝氣。污水流經時，污染物、溶解氧及其它物質首先經過液相擴散到生物膜表面及內部，利用濾料上高濃度生物膜的強氧化降解能力對污水進行快速凈化，此為生物氧化降解過程；同時，因污水流經時，濾料呈壓實狀態，利用濾料粒徑較小的特點及生物膜的生物絮凝作用，截留污水中的大量懸浮物，且保證脫落的生物膜不會隨水漂出，此為截留作用；運行一定時間后，因水頭損失的增加，需對濾池進行反沖洗，以釋放截留的懸浮物并更新生物膜，此為反沖洗過程。

一體化曝氣生物濾池具有硝化、去除氨氮、去除懸浮物以及去除有害物質的作用，具備有機負荷高、占地面積小、投資少、氧傳輸效率高、出水水質好等特點，主要應用于城鎮污水、工業廢水、農村污水、提標改造及應急排放等領域。

 反沖洗是保證一體化曝氣生物濾池裝置正常運行的關鍵，其目的是在較短的反沖洗時間內，使濾料得到適當?shù)那逑?，恢復其截污功能。采用氣水?lián)合反沖洗的順序通常為：先單獨用氣反沖洗，再用氣水聯合反沖洗，最后用清水反沖洗。在反沖洗過程中必須掌握好沖洗強度和沖洗時間。

04一體化濾布濾池，市政污水、工業廢水都適用

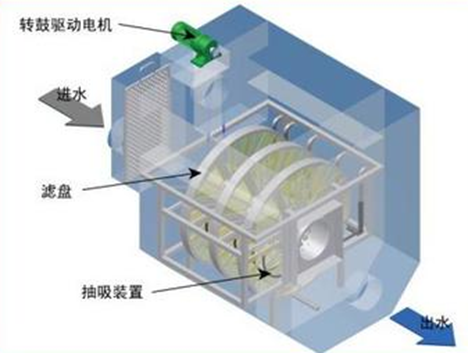

一體化濾布濾池是由鋼制池體、中心出水轉鼓、過濾轉盤、驅動裝置、反吸裝置和配套全自動控制電氣系統等組成的。轉盤固定在中心轉鼓周圍，并與中心轉鼓具有連接通孔。污水從進水口通過進水堰板穩流槽進入處理池內接觸轉盤，轉盤兩側裝有纖維濾布，過濾孔徑小于10um。原水經過高效過濾后，從中空出水軸頭排出。

一體化濾布濾池主要作用是降低市政污水或工業廢水等出水中的懸浮物；去除二沉池出水中的絮體物質，相對降低水中COD/BOD5含量；分離從市政污水或工業廢水等出水中的毛發纖維物質和懸浮物質等作用。具備占地面積少、水頭損失小、反沖洗效率高、耗水率低以及易于施工安裝與管理的優點，主要應用于污水處理廠的新建、升級改造出水提標，循環水旁濾，沖洗水制備，工業用水制備等場景。

陳科鵬介紹，一體化轉盤過濾池一般安裝在沉淀池的后段，當在沉淀池階段出水SS濃度降至約為20-30mg/L，通過一體化濾布濾池，將出水SS降至10mg/L以下，達到一級A排放標準。
