中國城鎮供水排水協會團標《 再生水輸配系統運行、維護及安全技術規程（征求意見稿）》

全康環保:近日，城鎮供水排水協會公布團體標準《 再生水輸配系統運行、維護及安全技術規程（征求意見稿）》，本規程適用于以城鎮集中式污水凈化廠或再生水廠生產的再生水為介質的輸配系統運行、維護和安全管理。其他分散式或用戶自建再生水輸配系統亦可參照本規程執行。

中國城鎮供水排水協會關于征求團體標準《 再生水輸配系統運行、維護及安全技術規程（征求意見稿）》意見的通知

各有關單位和專家：

根據《關于印發<2020年中國城鎮供水排水協會團體標準制訂計劃>的通知》（中水協[2020]10號文件），我協會組織由天津中水有限公司等單位起草了團體標準《再生水輸配系統運行、維護及安全技術規程（征求意見稿）》（見附件1）。現向社會公開征求意見。有關單位和公眾可于2021年5月15日前通過以下途徑和方式提出反饋意見：

聯系人：孫青梅

聯系電話：18698089931

傳真：022-88488525

Email：sunqingmei_tjzs@126.com

地址：天津市河西區珠江道津典時代商業街B區9-11，郵編：300221

附件：

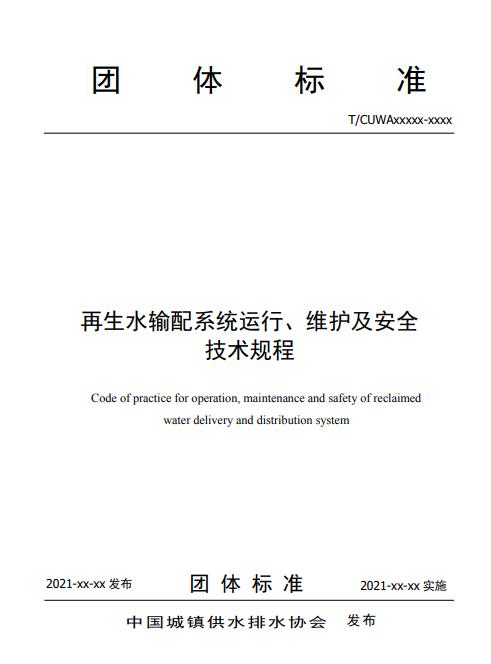

1. 中國城鎮供水排水協會團標《再生水輸配系統運行、維護及安全技術規程》（征求意見稿）

2. 征求意見表

中國城鎮供水排水協會標準化工作委員會

2021年05月15日

前 言

根據《關于印發 2020 年中國城鎮供水排水協會團體標準制訂計劃的通知》（中水協〔2020〕10 號）的要求，編制組經廣泛調查研究，認真總結實踐經驗，參考有關國內外標準，并在廣泛征求意見的基礎上，編制了本規程。

本規程主要技術內容為：1 總則；2 術語；3 基本規定；4 輸送系統；5 并網管理；6 調度運行； 7 系統維護；8 安全管理；9 智慧管理。

本規程由中國城鎮供水排水協會負責日常管理，由天津中水有限公司、中國市政工程華北設計研究總院有限公司負責技術內容的解釋。執行過程中如有意見或建議，請寄送天津中水有限公司（地址：天津市河西區珠江道津典時代商業街 B 區 9-11，郵編 300221）。

本規程主編單位：天津中水有限公司

中國市政工程華北設計研究總院有限公司

本規程參編單位：天津生態城水務投資建設有限公司

昆明滇池水務股份有限公司

本規程主要起草人員：

本規程主要審查人員：

1 總 則

1.0.1 為貫徹國家節水行動方案，提高區域水資源循環再生利用和水資源承載能力，保障再生水輸配系統的安全穩定運行，充分發揮設施功能，制定本規程。

1.0.2 本規程適用于以城鎮集中式污水凈化廠或再生水廠生產的再生水為介質的輸配系統運行、維護和安全管理。其他分散式或用戶自建再生水輸配系統亦可參照本規程執行。

1.0.3 再生水輸配系統的運行、維護和安全管理應堅持穩定可靠、科學規范、因地制宜、智能管控的原則。

1.0.4 再生水輸配系統的運行、維護和安全管理，除應執行本規程外，尚應符合國家現行有關法規和標準的規定。

2 術 語

2.0.1 再生水 reclaimed water：

污水、雨水經適當再生工藝處理后，達到一定的水質標準，滿足某種使用功能要求，可以進行有益使用的水。

2.0.2 再生水輸配系統 delivery and distribution system

包括再生水前端清水池、輸配管道、渠道及河湖、泵站、調蓄設施、以及監測、計量、消毒其他相關配套設備設施的系統。

2.0.3 管道輸配 pipeline delivery

利用壓力管道、重力管道或壓力與重力組合管道將再生水輸送并分配至各用戶的方式。

2.0.4 渠道輸送 canal delivery

利用水渠、水溝等輸水通道將再生水輸送至用戶的方式。

2.0.5 河道轉輸 river transfer

利用天然河湖、人工河道等水體將再生水轉輸至下游用戶劃分不同區域，采取不同壓力供水的方式。

2.0.6 單一用戶輸送模式 delivery mode for single user

為滿足用水量大且穩定的再生水用戶需求而構建的點對點的再生水輸配系統和運行方式。

2.0.7 多用戶輸送模式 delivery mode for multi-user

為滿足可協調的多個用戶水質水量需求而構建的一網多供的再生水輸配系統和運行方式。

2.0.8 并網 new pipe operation

新建或改建再生水輸送管道或渠道接入城市再生水輸配系統的工程活動。

2.0.9 輸水系統 delivery system

從再生水廠至再生水配水系統間的管道、渠道等。與第一個概念有沖突

2.0.10 配水系統 distribution system

將再生水從將再生水從輸水系統末端配送到分配系統以至用戶的各類設施所構成的系統

2.0.11 分區供水 partition water supply

劃分不同區域，采取不同壓力供水的方式。

2.0.12 大用戶 large users

用水量大并對輸配水系統運行管理影響較大用戶的統稱。

3 基本規定

3.1 利用途徑

3.1.1 根據用水需求及利用條件，再生水可用于農林牧漁業用水、城市雜用水、工業用水、景觀環境用水、補充水源水等用途。

3.1.2 再生水水質指標應滿足相應用途的水質標準。

3.1.3 再生水用于景觀環境用水，必要時在系統末端設置消脫氯設施。

3.1.4 再生水用于農林牧漁業、補充水源水時，宜先進入河湖、人工濕地等生態系統，經過一定時間的存儲和進一步自然凈化后再調配利用。崗，特種作業人員必須持特種作業操作證上崗。

3.3.3 再生水輸配系統的設備和材料，應符合現行國家相關標準，并綜合考慮其機械性能、抗腐蝕性能、施工條件、市場價格、使用環境及壽命等多種因素合理選擇。

4 輸配系統

4.1 一般規定

4.1.1 輸配送系統由清水池、輸水管（渠）與河湖、中間調蓄設施、泵站等增壓設施、配水管網、閥門、水質檢測設施、計量設備、取水設施、消毒設施等部分組成；為滿足配水管網未覆蓋區域的用戶需求，可經論證后選擇輸水車配送方式。

4.1.2 應保證壓力和重力系統之間的安全銜接，必要時可設置減壓系統。

4.1.3 可在輸配系統適宜位置設置取水設施，其形式應滿足用戶需求。

4.2 管道輸配

4.2.1 根據管道工作壓力情況，再生水輸配管道包括壓力管道、重力管道以及壓力和重力組合管道。

4.2.2 采用壓力管線輸配時，應綜合考慮用戶需求，合理確定輸送壓力，防止過壓工況產生的危害，保障系統安全、穩定和高效運行。

4.2.3 采用重力管道時，應結合管道耐壓等級、管線材質、輸送距離等因素，設定上游端最高、最低供水壓力值，保障最低設計輸送流速，降低再生水在輸送系統內緩滯停留而發生水質變化。

4.3 渠道輸配

4.3.1 應重點關注渠道輸送過程中由于光照、溫度、微生物變化等因素導致的再生水水質變化，可采取一定水質保障措施，包括但不限于：

1 通過調整輸送水量控制渠道流速；

2 結合渠道水力特征增加擾動設施改變渠道水動力條件。

4.3.2 應考慮由于自然蒸發和滲透作用導致的水量衰減，必要時宜采取一定水量保障應對措施。

4.3.3 具有防洪排澇功能的渠道，應做好城鎮外泄洪、內排澇與再生水輸送的相互協調，優先保障城鎮防洪排澇安全。

4.4 河道轉輸

4.4.1 將河道作為再生水轉輸渠道給其他河道進行補水時，應結合區域水系聯通情況和水質管控要求，宜將補水口設置于被補給河道的上游合理位置。

4.4.2 河道轉輸過程中，河道兩岸應加入相應的標識，建立監測監控系統保證河道轉輸系統內水質不受二次污染。

4.4.3 轉輸河道應保證一定的旱季徑流量和流速，避免非補水期間河道底部干涸開裂導致補水期間水體懸浮物、濁度等指標惡化，影響供水安全。

4.4.4 轉輸河道與上、下游水體銜接，水面線宜平滑銜接，必要時增加導流設施；河床底面銜接宜平順，避免因壅水和淤沙減少過水能力。

4.4.5 轉輸河道宜基于水質和水量要求合理控制輸送流速，并定期監測河床沖刷和淤積狀況，合理調整流速。

4.4.6 易沖刷段應采取加固措施，保障岸帶安全。

5 并網管理

5.1 一般規定

5.1.1 建設單位應充分征求供水單位對輸配水系統類型、管材、閥門選型、防腐、空氣閥（排泥閥、減壓閥、測壓測流點）的設置等技術方案的意見。

5.1.2 再生水輸配水系統接出用水管道時，應設置防止倒流污染裝置。向景觀水體、河道等淹沒出流配水時，應設置防止倒流裝置，河道應設置防沖刷設施。

5.1.3 設置在市政綜合管廊（溝）內的再生水管道，應符合《城市地下綜合管廊建設規劃技術導則》及《城市綜合管廊工程技術規范》GB50838 的相關規定。

5.1.4 再生水管道應設置示蹤定位裝置。

5.2 并網前管理

5.2.1 管道、溝渠的施工，應符合設計要求及相關國家標準。

5.2.2 壓力管道在并網前應進行水壓試驗，溝渠、無壓管道在并網前應進行嚴密性試驗，溝渠在并網前應進行防滲試驗，試驗結果應滿足有關規定。

5.2.3 管道、溝渠并網前應清除渣物并進行沖洗，經水質檢驗合格后方可并網通水投入運行。

5.2.4 管道并網沖洗應符合下列要求：

1 在管道工程設計及施工組織設計時，應擬定管道水壓試驗后的沖洗方案及應急預案，包括合理設置排放口、鋪設臨時沖排管道、對管網供水影響的評估等，并征得供水單位的同意；

2 管道系統沖洗前，應對系統內的設備、儀表等部件加以保護，并將妨礙系統沖洗的部件拆除，用臨時短管代替，沖洗完畢后復位；

3 管道沖洗應在管道水壓試驗、竣工驗收合格后進行，沖洗水水質應符合設計要求。沖洗時應避開用水高峰，以流速不小于 1.0m/s 連續沖洗，直至出水水質符合標準要求；

4 水質檢驗合格后，沖洗管道應在 24h 內并網；

5 沖洗管道管徑較大時，應依據管道清潔程度、沖洗水源壓力流量補給情況、沖洗需耗水量等進行技術經濟分析采用氣水脈沖沖洗法、高壓射流等高效節水的沖洗方法。

5.2.5 渠道清理應符合下列要求：

1 新建渠道并網運行前，應清除工程殘余渣物，保障過水?dāng)嗝媲鍧崳?/p>

2 其他渠道作為再生水轉輸通道應對其兩側和底部徹底清淤，并對渠道內原有水進行置換，水質應不低于再生水回用的相應標準。

5.2.6 管道的沖洗、渠道清理及并網連接應有工作方案及應急預案，并征得供水單位同意。

5.3 并網連接

5.3.1 并網連接應滿足以下要求：

1 建設單位在并網前應先辦理并網相關手續，提交并網申請及并網連接方案，征得供水單位或相應主管部門審批同意后方可實施并網工程；

2 管道并網連接時宜采用不停水施工方法，需要停水施工時，宜在用水低峰時進行，供水單位應按照合同約定，在停水 48h 前通知停水區域用戶。

5.3.2 管網并網運行后，如原有管道需廢除，應做好原有用戶的切改工作；原有管道廢除時，應拆除原有管段，暫時無條件拆除的管道應臨時加堵，并對其位置起止端、屬性等在竣工圖上標注。

5.3.3 并網驗收后，建設單位應及時組織移交，在并網通水后 30 天內向供水單位提交竣工資料。

5.3.4 并網運行后新接入管道及附屬設施的運行維護宜由供水單位統一管理，初期應適當增加巡視和水質檢測頻次。

5.3.5 輸配水系統并網，在管道排水、充水及沖洗過程中應規范泵站、閥門的操作管理，避免水錘的危害。

5.3.6 供水單位應加強大用戶用水流量的管控，使其在核定流量范圍內用水，并應符合要求：

1 對時變化系數較大且超出核定流量范圍的大用戶應加裝控流裝置，使其用水量控制在核定流量范圍內。

2 當電廠、環境景觀補水等大用戶與其他用戶共用輸配水管網時，應制定供水計劃、采取保壓措施。

6 調度運行

6.1 一般規定

6.1.1 輸配系統調度運行應保障系統內各水壓監測點的服務壓力，滿足用戶正常用水的水量、水壓、水質需求，使系統壓力、流量均衡，確保系統安全、穩定、節能優化運行。

6.1.2 供水單位應視供水規模配置調度、運行管理人員，滿足供水生產管理需求。

6.1.3 供水單位宜逐步優化調度管理工作，配備符合工作需求的專業軟件和硬件設備，搭建數據采集及分析系統、水量預測系統、調度指令系統及調度輔助決策系統。

6.1.4 供水單位調度管理部門負責系統日常調度工作，范圍為：

1 水廠供水調蓄清水池、供水泵站等供水工序段。

2 輸配水系統及其附屬設施。

3 輸配水系統內的控流站、加壓泵站、高位水庫、水塔等。

4 重要用戶的監控。

6.1.5 當供水與制水分屬不同單位管理時，應建立聯動機制，反饋水量、水壓、水質信息，使制水單位能及時調整工藝，滿足需求。
