陣列式大排量臭氧水處理技術

　　一、技術概述

　　采用陣列式分布控制，形成大排量臭氧產生系統，將多個較小規模的臭氧發生器按照陣列式分布，允許小規模臭氧發生器之間存在擊穿時間差異，從而保證系統產生臭氧的整體水平；采用自動檢測裝置對臭氧輸出量進行在線檢測并控制脈沖信號、報警顯示的調整，充分發揮臭氧發生裝置的能力，即使在系統性能下降時也可使水中的臭氧濃度保持較為穩定的水平，可延長臭氧裝置的維修和更換周期。主要技術指標：臭氧質量濃度200g／m3、臭氧產生量在50kg／h（單臺）以上、臭氧合成率為150g/kW?h、處理能力≥5t/h水。

　　二、技術優勢

　?。?）采用臭氧模糊控制設計思路，通過模型結構辨識和參數辨識確定有關非線性關系，建立模糊模型，并結合單片機技術設計模糊控制器。

　?。?）自動調節臭氧管驅動控制量，穩定維持臭氧濃度，降低成本，提高控制、驅動部分的可靠性。

　?。?）采用自動檢測技術、保護技術、故障檢測及報警技術，系統運行穩定。

　?。?）采用VFD熒光顯示系統，具有良好的人機界面。

　?。?）在水路、水冷卻、尾氣回收、過濾、干燥劑自動再生等方面采用各種新技術，應用面廣，功能強大。

　　三、適用范圍

　　適用于飲用水、工廠廢水、醫療廢水、養魚塘水、游泳池水等水處理以及農業灌溉、農田土壤農藥去殘留等。

　　四、工藝流程

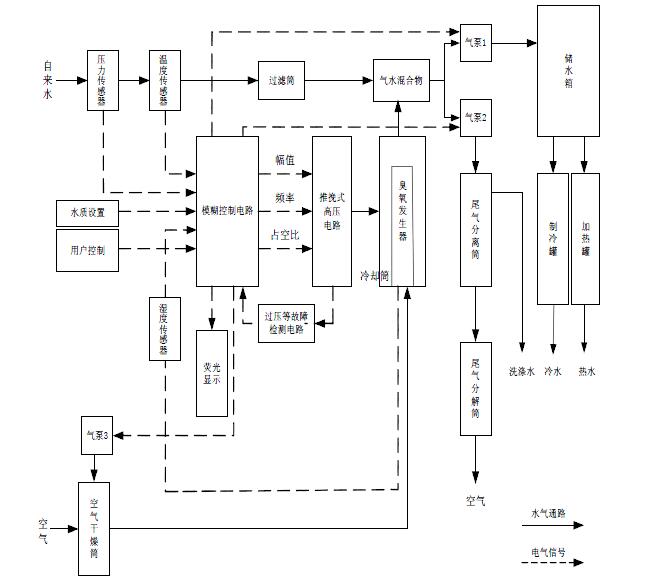

　　整套系統的工藝流程如圖所示。系統的輸入有兩個：自來水和空氣。自來水是凈化對象，空氣是臭氧的來源。自來水和臭氧的氣水混合物由系統的兩路通道分別得到，氣水混合物分別用于給儲水罐加水和洗滌。儲水罐中的儲水用于飲用，可分作兩路分別進入制冷罐和加熱罐，得到冷水和熱水；洗滌水從尾氣分離筒中流出，可用于洗滌食物等。
