磷化廢水處理工藝

　　磷化(phosphorization)是一種化學與電化學反應構成磷酸鹽化學轉化膜的進程，在含有錳、鐵、鋅的磷酸鹽溶液中進行化學處置，使金屬表面生成一層難溶于水的磷酸鹽保護膜的方法，叫做金屬的磷酸鹽處理，簡稱磷化。經磷化處理的金屬材料及其制品表面形成浸入性磷酸鹽膜層，其中磷化膜層為微孔結構，厚度一般在5～20μm，膜的顏色一般由暗灰到黑灰色，與基體結合牢固。機械工業經常使用磷化作為零件的保護層.磷化膜首要用作涂料的底層、金屬冷加工時的潤滑層、金屬表面保護層和用作機電硅鋼片的絕緣處置、壓鑄模具的防粘處置等。磷化處理是金屬表面涂裝重要的預進程，鋼鐵工件磷化處理后能明顯提高底材與漆膜的附著力，提高彎曲或沖擊性能，同時提高漆膜的抗腐能力，并且工藝設備簡單、操作方便、成本低廉，生產效率高，磷化處理工藝應用于工業已有90多年的歷史，大致可以分為三個時期：奠定磷化技術基礎時期、磷化技術迅速發展時期和廣泛應用時期。

　　磷化處理工藝一般包括磷洗除油、熱水漂洗、冷水漂洗、酸洗除銹、二次冷水漂洗及磷化等幾個步驟。在其過程中，主要產生堿洗廢水、漂洗廢水、酸洗廢液及磷化廢液等四種廢水。

　　1、磷化廢水的工程實例

　　1.1 磷化廢水的水質

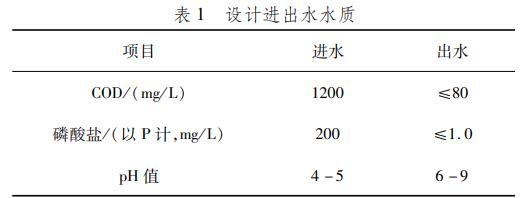

　　佛山順德某五金噴涂公司，是一家金屬表面代理代加工酸洗的企業。對體積大的加工件，進行打砂處置，細件進行酸洗磷化處置。該生產工藝過程中會排放一定量的廢水。主要污染物為磷酸鹽和COD等。工程規模為5m3/h。設計進出水水質指標見表1。

　　1.2 磷化廢水處理的工藝流程

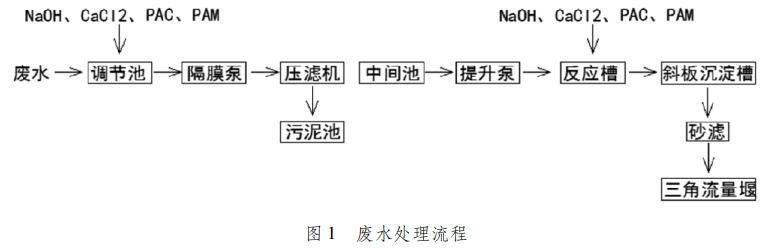

　　針對排水現狀，確定重點處理污染物為COD和磷，本工程采用化學沉淀工藝對酸洗磷化廢水進行處置，面對廢水污染較嚴重的情況，采用二次化學沉淀。處理工藝流程如圖1所示。

　　調節池安裝pH控制儀，設計電路與加藥泵聯動，當酸洗磷化廢水加入，pH儀器檢測到水質為酸性時，發送信號給加藥泵，加藥系統工作，經加藥泵提升，先投放NaOH，池底安裝的曝氣管運作，攪動水池混合水樣，調節pH值，控制混凝沉淀的最佳pH值為8.5～9.0，混凝反應后，經pH控制儀器檢測后，聯動其他加藥泵，投放CaCl2、PAC、PAM。CaCl2與水中磷酸鹽產生反應，發生如下反應：Na2HPO4+CaCl2=CaHPO4+2NaCl。析出白色沉淀。

　　PAC(聚合氧化鋁)主要作為聚合劑，適用水質廣泛，而且投加后對于水質其他影響較少，而廣泛應用于廢水處理工藝中。

　　PAM(聚丙烯酰胺)為非離子型高分子有機絮凝劑，能在顆粒間構成更大的絮體，由此產生的巨大表面吸附作用。配合PAC能夠提高水中懸浮顆粒的絮凝效果，凈水能力提高20%。PAC、PAM主要作用都為去除水中COD和顆粒懸浮物，而PAC還有部分去除色度的能力，其中PAM作為有機絮凝劑，需要注意在投加時，不能過量，否則會影響最終COD的去除效果，導致COD反彈，出水不達標。

　　廢水經調節池進行一次混凝沉淀后，經過氣動隔膜泵，提升至壓濾機，因?yàn)槲勰嘟?jīng)濃縮、消化后，尚有約95%～97%的含水率，體積仍很大。污泥脫水可進一步去除污泥中的空隙水和毛細水，減少其體積。經過脫水處理，污泥含水率能降低到70%～80%，其體積為原體積的1/10～1/4，有利于后續運輸和處置。通過板框壓濾機進行固液分離，污泥按壓成泥餅輸送到污泥池，而濾液從壓濾機自流入中間池。

　　通過提升泵，廢水由中間池提升至反應槽，進行二次混凝沉淀，經過與一次沉淀一樣的工序后，廢水在斜板沉淀槽短暫停留，利用層流原理，斜板沉淀槽能提高沉淀處理能力，比一般沉淀池處理能力提高7～10倍。懸浮物經由斜板沉淀至設備底部。而上清液經上方出口排放至砂濾過濾后排放至三角流量堰達標排出。而斜板沉淀槽底泥經由下方出口抽送到壓濾機進行固液分離。

　　1.3 主要設計參數

　　(1)調節池：設計尺寸為3×3×2.5m，有效水深2m，有效容積18m3，停留時間2h，能夠滿足設計要求。

　　(2)壓濾機：過濾容積100L。按照設計水量5m3/h，根據相同工程數據計算，含濕泥量約為15%，濕泥量為0.75m3，壓濾機過濾能力可以滿足設計要求。

　　(3)中間池：中間池主要作用為停留上一級處理后的廢水，減緩水流速度，給下一級處理設備提供緩沖時間。設計尺寸為3×2.5×2m，有效水深1.6m，有效容積12m，設計停留時間2h，滿足設計要求。

　　(4)斜板沉淀槽：斜板沉淀槽是根據淺池沉淀理論設計出的一種高效組合式沉淀池，也稱為淺池沉淀池。在沉降區域設置很多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板上升流動，分離出的泥渣在重力的作用下，沿斜板向下滑至池底，再集中排出。這種池子可以提高沉淀效率50%～60%，在同面積上可以提高處置能力3～5倍。按照實際需要設備尺寸為3960×1760×3200mm，根據設計要求，底部斜角坡度設計為45°，沉淀區面積為8m2。進水口流速為1.11m/s，布水管流速為0.088m/s。

　　(5)砂濾：砂濾是以天然石英砂，通常還有錳砂和無煙煤作為濾料的水過濾處理工藝過程。砂粒粒徑一般為0.5～1.2mm，不均勻系數為2。經常使用于經澄清(沉淀)處理后的給水處置或污水經二級處理后的深度處置。按照原水和出水水質要求可具有不同的濾層厚度和過濾速率。主要作用是截留水中的大分子固體微粒和膠體，使水澄清。錳砂可以去除水中的鐵離子。

　　將砂濾加在整個工藝的最后，進行最后的過濾，優化處理效果。

　　2、處理效果和分析

　　2.1 監測結果

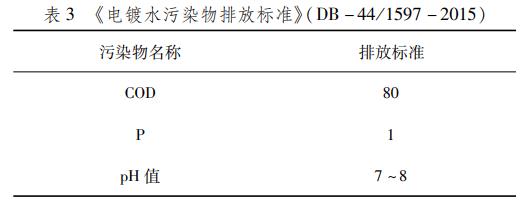

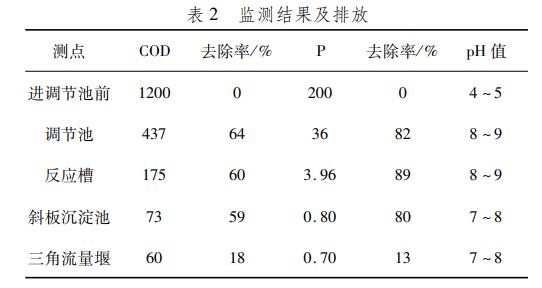

　　從表2可以看出，酸洗磷化廢水經過處理后，完全符合表3排放標準。

　　2.2 結果分析

　　在本次工程中主要采用化學沉淀法處理酸洗磷化廢水，從表2監測結果可知，該工藝對各污染物指標均能達到較理想的去除率，其中對磷的去除率，平均能達到80%以上，達到了設計的預期目標，實現廢水的達標排放。

　　其中，在斜板沉淀池，沒有投加藥物，卻實現了污染物指標的下降，主要的原因?yàn)樯弦患?jí)反應后，產生的懸浮物凝聚沉淀，而檢測選取的為排放的上清液。而通過砂濾更精細的過濾，部分細小的懸浮物也被去除，導致最后三角流量堰取樣檢驗時，污染指標的小幅度下降，優化了工藝的處理效果。

　　為了實現酸洗磷化廢水的達標排放，各處理單元都起到了重要的作用，其中控制反應pH值條件以及使其充分混勻是非常關鍵的。(來源：廣東睿博建筑設計研究有限公司)
