全氟磺酸離子交換樹脂處理含銅廢水

　　離子交換法是目前廣泛采用的處理重金屬廢水的方法之一，重金屬離子吸附過程是在離子交換樹脂上進行的，利用可交換離子與廢水中的重金屬離子發生交換，使廢水中的重金屬離子從廢水中脫除出來，從而實現廢水凈化。離子交換技術具有分離選擇性好、濃縮倍數高及操作簡便等優點，經離子交換法凈化后水中重金屬離子濃度遠低于化學沉淀法，降低了重金屬離子進入環境的風險。

　　隨著全氟磺酸離子交換樹脂生產技術的發展，它除了以離子膜的形式用于燃料電池和氯堿工業外，還在污水處理、化學催化、光催化、氣體分離、功能復合材料、高純水制備、海水淡化、新型電解有機化工生產、酸性廢水處理回收、醫院廢物處理、濕法冶金和氣體干燥等諸多行業起著其他材料無可替代的作用。

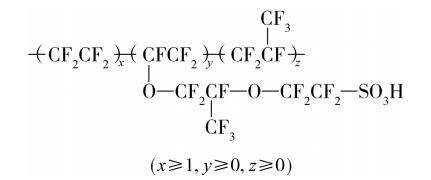

　　全氟磺酸離子交換樹脂是由四氟乙烯和帶有磺?；鶊F的全氟乙烯基醚單體共聚而成，是一種以聚四氟乙烯結構為骨架、末端帶有磺酸根烯醚結構側鏈的全氟聚合物，它具有超常的化學穩定性和熱穩定性。全氟磺酸樹脂的結構式如下:

　　全氟磺酸離子交換樹脂屬含氟高分子材料，是一種性能極其優異的特種功能材料，全氟磺酸樹脂結構由骨架和活性基團磺酸基(―SO3H)組成。其中的H+可以在溶液中游離，并與金屬離子進行交換。與銅離子交換的反應式如下:

　　式中，R為樹脂的骨架。

　　1、試驗部分

　　1.1 試驗材料和儀器

　　全氟磺酸離子交換樹脂中空細管，管內徑1mm，壁厚0.25mm;含銅有機廢水，金屬電鍍廠生產廢水。

　　精密注射泵，LSP01-2A，電感耦合等離子體發射光譜儀(ICP-OES)，8000型。

　　1.2 試驗裝置

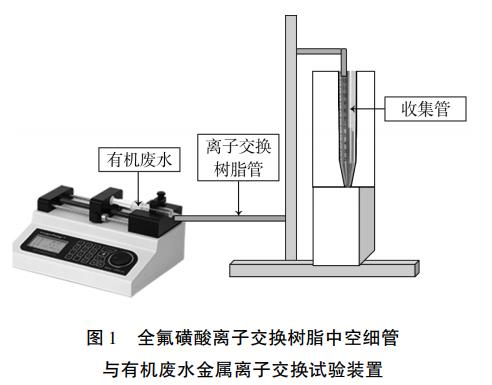

　　離子交換法試驗裝置如圖1所示，溶液流速通過實驗室精密注射泵進行控制。

　　1.3 檢測方法

　　Cu2+含量通過ICP-OES進行現場檢測。

　　2、結果與討論

　　2.1 廢水流速對Cu2+去除效果的影響

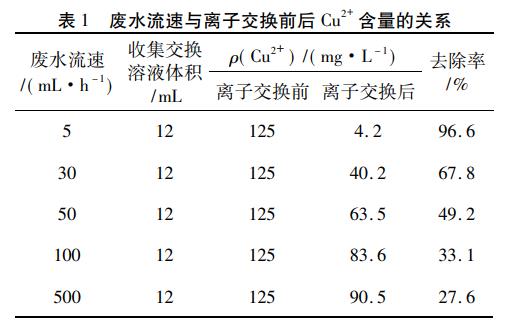

　　全氟磺酸離子交換樹脂中空細管長度60cm，內徑1mm，壁厚0.25mm。為了考察全氟磺酸交換樹脂中空細管對不同流速含銅有機廢水的交換能力，設計了5組不同試驗，有機廢水通過離子交換樹脂的速率分別為10、30、50、100和500mL/h。試驗結果見表1。

　　由表1可知，全氟磺酸離子交換樹脂中空細管對有機廢水中的Cu2+具有較好的去除效果，有機廢水流速對去除效果有明顯的影響，流速越大處理效果越差，流速越小交換吸附效果越好，交換速率對Cu2+去除起著決定性作用。

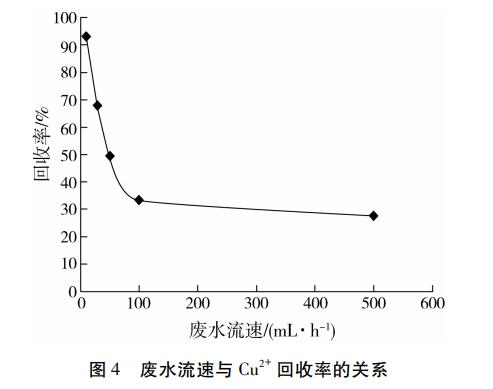

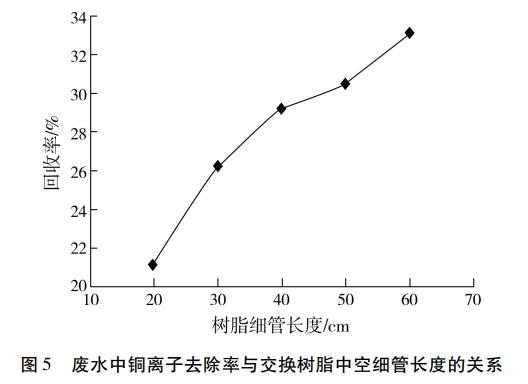

　　全氟磺酸離子交換樹脂中空細管交換容量為0.9mmol/g，管長為60cm，質量約0.5g，理論上可以將14.4mg的Cu2+回收完全。為了更清晰地了解全氟磺酸離子交換樹脂中空細管交換時間與廢水中Cu2+回收率的關系，對其進行了數據分析，分析結果見圖4和圖5。

　　由圖4、圖5可見，為了達到試驗室廢水排放標準，只有選擇在較小流速下進行試驗才能滿足要求。

　　2.2 交換面積對Cu2+去除效果的影響

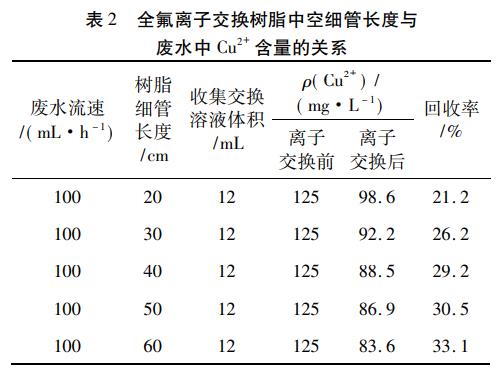

　　為了進一步研究全氟磺酸離子交換樹脂中空細管的交換能力，對相同流速下不同長度全氟磺酸離子交換樹脂中空細管與廢水中Cu2+交換含量的關系進行了試驗研究，結果見表2。

　　由表2可見，全氟磺酸離子交換樹脂中空細管的長度對處理效果的影響較小。理論上，交換樹脂中空細管長度越大處理效果越好，但表2數據表明交換效果并不明顯。由于大多數離子交換樹脂為蜂窩狀多孔結構，孔道內壁的功能基團是離子交換反應的活性點，一旦這些活性點被覆蓋，交換就無法進行。

　　從樹脂的結構和工作過程來看，全氟磺酸離子交換樹脂中空細管可以解決大多數常見螯合型離子交換樹脂在試驗中離子交換通道阻塞以及在離子交換反應過程中難溶沉積物沉積在樹脂內部的問題，而銅在全氟磺酸基團上的交換機理還有待考察研究。

　　2.3 飽和樹脂再生

　　用離子交換樹脂中空細管對含Cu2+廢水進行處理，當樹脂飽和時，采用H2SO4作為再生劑，將其配制成質量分數為10%的H2SO4溶液對飽和樹脂中空細管進行再生，再生時間為120min。

　　3、結論

　　全氟磺酸離子交換樹脂對貴金屬離子液具有一定的交換能力，由全氟磺酸離子交換樹脂制成的中空細管對有機廢水中的Cu2+具有較好的去除效果，有機廢水流速對處理效果有明顯的影響。全氟磺酸交換樹脂的離子交換性能穩定，再生方法簡便，對Cu2+的吸附能力完全達到要求。

　　由于是首次進行嘗試性試驗，試驗數據積累不夠，研究不夠深入，同時也只對眾多貴金屬離子中的銅離子進行了考察，從試驗結果看對銅金屬回收有一定的效果。希望隨著研究的不斷深入，期待能為有機廢水金屬回收提供新的選擇。(來源：含氟功能膜材料國家重點實驗室，山東東岳高分子材料有限公司，山東東岳未來氫能材料有限公司)
