重金屬?gòu)U水處理中氣浮器的應用

　　中核建中核燃料元件有限公司一直以來都遵章守紀，做到了各種廢水、廢氣的達標排放，但是隨著國家環境保護法的頒布實施，對于節能減排的要求越來越高，特別是在水資源有限的今天，廢水的循環再利用，減少?gòu)U水的排放具有十分重要的意義。因此該公司對于廢水的處理也提出了更高的要求，特別是廢水中重金屬離子的含量、水中懸浮物的含量必須接近或達到自來水的標準。在廢水處理生產線中針對廢水中重金屬離子和懸浮物的處理，配置了1臺氣浮裝置，但是使用效果非常差，處理后的廢水遠達不到循環再利用的要求。因此針對廢水的實際情況，設計一臺氣浮器用于處理廢水中的重金屬離子和懸浮物，減少試劑的使用量，減少沉降設備和廠房空間的投入，同時為廢水的循環再利用提供可靠保障條件十分必要。

　　1、原氣浮裝置的狀況

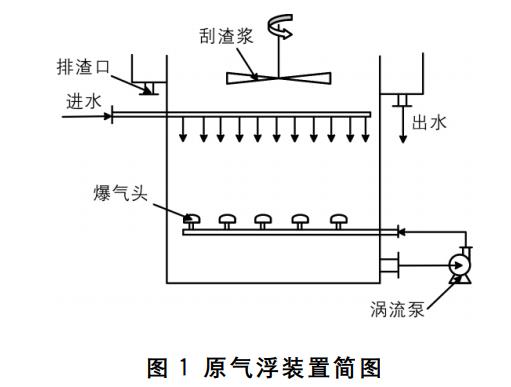

　　原氣浮裝置屬水泵吸水管吸入空氣氣浮設備，主要由罐體、進水分布裝置、氣泡產生裝置(含爆氣頭)、渦流泵、刮渣裝置、出水調節裝置等組成，其結構簡圖如圖1所示。

　　水泵吸水管吸入空氣氣浮是一種最簡單的氣浮方法，由于水泵工作特性的限制，吸入的空氣量不宜過多，一般不大于吸入量的10%(按體積計)，否則將破壞水泵吸入管的負壓工作。另外，氣泡在水泵內被破壞的不夠完全，粒度大，氣浮效果不好。從原氣浮裝置投入使用以來，經過多次試驗，均達不到氣浮的效果，后又將原32NPD15Z型自吸式精密不銹鋼渦流泵改為40NPD22Z型自吸式精密不銹鋼渦流泵，又經過多次試驗仍達不到氣浮的效果。

　　2、含重金屬的廢水處理原理

　　廢水中的重金屬多以離子的形式存在，無法用物理方法進行處理，因此通常采用化學方法進行處理。其原理是：向廢水中投加硫化鈉或硫化氫等硫化物，使重金屬離子與硫離子反應，生成難溶的金屬硫化物沉淀，該方法稱為硫化物沉淀法。重金屬離子與硫離子有很強的親和力，能生成容度積的硫化物，因此用硫化物除去廢水中溶解性的重金屬離子是一種有效的處理方法。

　　由于重金屬硫化物的粒度細微，大部分懸浮于廢水中，要達到較好的去除效果，一方面加入的處理試劑硫化鈉必須按一定比例過量，另一方面廢水的靜置時間必須足夠長，保證懸浮于廢水中的重金屬硫化物的粒度細微全部沉淀。如此一來，既要增加硫化鈉的使用量，又要增加沉降設備、增加廠房的空間。因此采用輔助設備降低廢水中重金屬離子的含量，減少處理試劑的加入量，縮短靜置沉淀時間，減少沉降設備和廠房的資金投入非常必要。

　　3、氣浮器的設計

　　3.1 氣浮原理及方案選擇

　　氣浮法就是向廢水中通入空氣，并以微小氣泡形式從水中析出成為載體，使廢水中的微小懸浮顆粒等污染物質粘附在氣泡上，隨氣泡一起上浮到水面，形成泡沫--氣、水、顆粒三相混合體，通過收集泡沫或浮渣達到分離雜質、凈化廢水的目的。

　　根據各種處理方法的工藝復雜程度、投資大小并結合生產實際情況，本次設計選用溶解空氣氣浮法中的部分回流溶氣氣浮法。

　　3.2 工藝設計計算

　　氣浮工藝是取一部分去除重金屬離子后的出水回流進行加壓和溶氣，減壓后直接進入氣浮池，與來自絮凝池的含重金屬離子廢水混合后氣浮，氣浮流程示意圖如圖2所示。

　　3.2.1 供氣量與空壓機選型

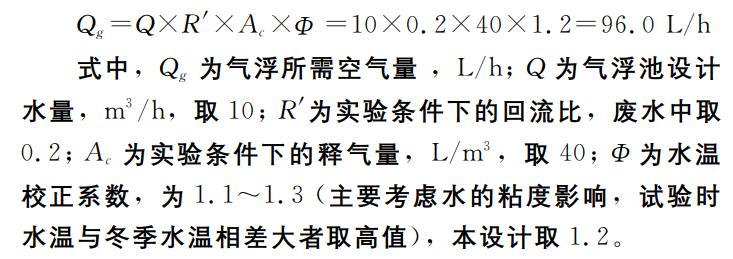

　　(1)氣浮所需空氣量計算：

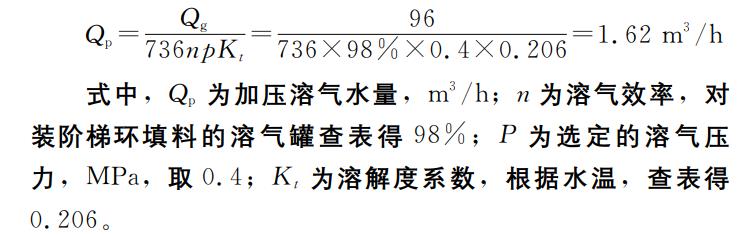

　　(2)壓溶氣水量的計算：

　　(3)空壓機額定氣量計算：

　　3.2.2 溶氣罐的計算

　　選用上海同濟大學水處理技術開發中心附屬工廠生產的TR-300型溶氣罐，采用階梯環填料。

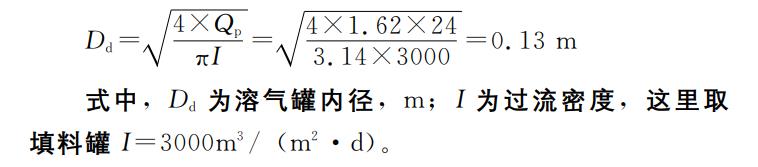

　　(1)溶氣罐直徑計算：

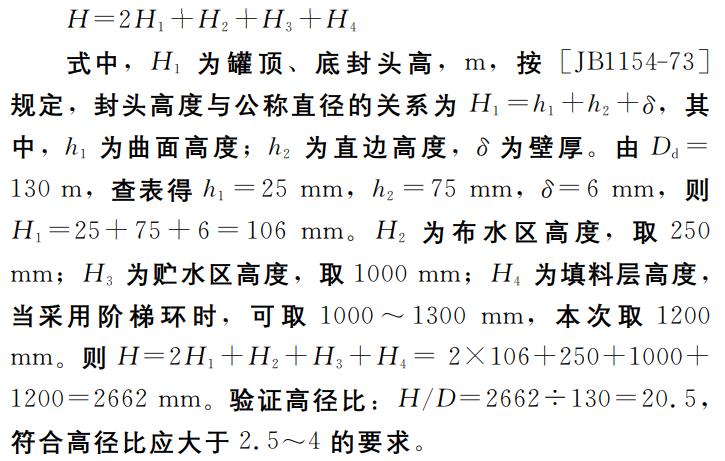

　　(2)溶氣罐高度計算：

　　3.2.3氣浮池的設計

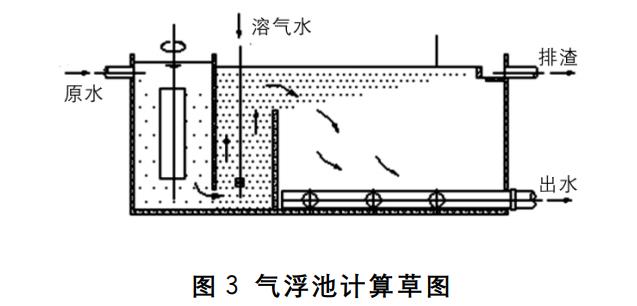

　　氣浮池計算草圖如圖3所示，氣浮池分為接觸室和分離室兩部分，中間用擋板分隔開。

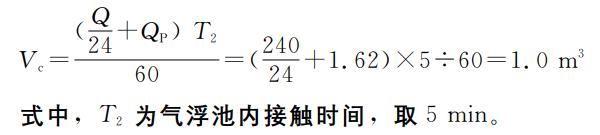

　　(1)接觸室容積Vc的計算：

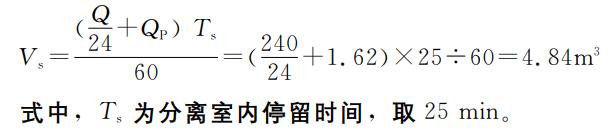

　　(2)分離室容積Vs的計算：

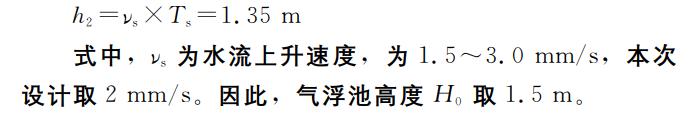

　　(3)氣浮池有效水深的計算：

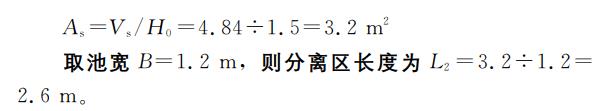

　　(4)分離區面積As和長度L2的計算：

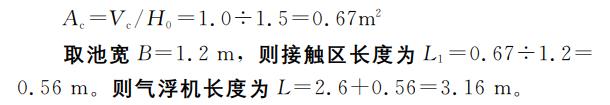

　　(5)接觸區面積Ac和長度L1的計算：

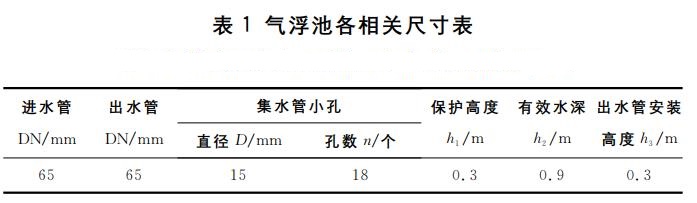

　　(6)其它相關尺寸。經過計算或參照標準選取，各相關尺寸如表1所示。

　　集水管孔口向下，與水平成45°角，分二排交錯排列。

　　4、試用效果

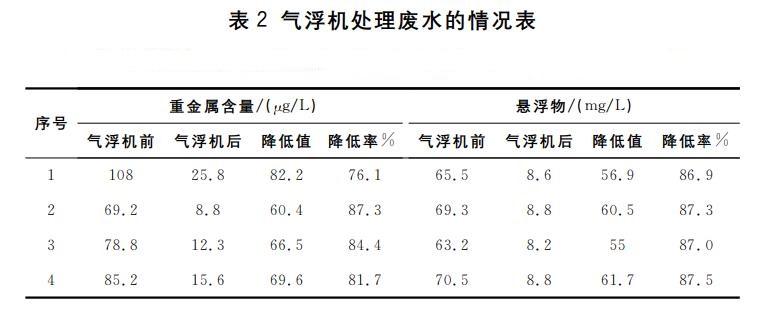

　　氣浮機應用后分別對其前后水中重金屬含量、懸浮物含量進行了分析，其檢測結果如表2所示。從表2中數據可知，氣浮機對重金屬的處理效率能達到75%以上，對懸浮物的處理效率能達到85%以上。

　　使用中從氣浮機出來的水不再有混濁的現象，是清澈透明的，而且在清水池的靜止時間由以前的48h縮短為8h，同時在清水池底部產生的沉淀物只有以前的1/5。

　　氣浮機具有處理去除重金屬的效能，因此進入氣浮機的廢水中的重金屬含量可以較以前適當高一些，從而減少了硫化鈉和硫酸亞鐵試劑的使用量，經計算兩種試劑的使用量可分別減少18%和15%。

　　5、結語

　　實際應用證明，氣浮機的設計滿足使用要求，氣浮機的應用能有效去除廢水中的懸浮物，并能適當去除廢水中的重金屬，為廢水的循環利用提供了保障基礎，為環保事業作出了貢獻。(來源：中核建中核燃料元件有限公司)
