與屠宰場共生？荷蘭污水廠碳減排又有新嘗試！

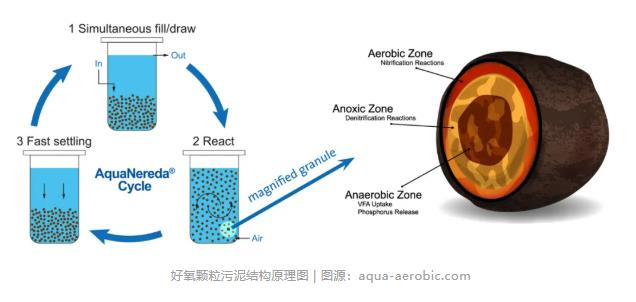

全康環保:大家應該都聽過好氧顆粒污泥工藝，荷蘭的Nereda可能是目前最為成功的好氧顆粒污泥商業化品牌。其官方宣傳資料介紹它不僅有出色的處理效能，還能從污泥中提取生物聚合物藻酸鹽(Alginate)，而生產藻酸鹽還有個好處，就是可以減少污泥產量。世界上首座藻酸鹽加工廠于2019年在荷蘭Zutphen污水廠投產運行，該廠污泥處理數據量減少20-35%。

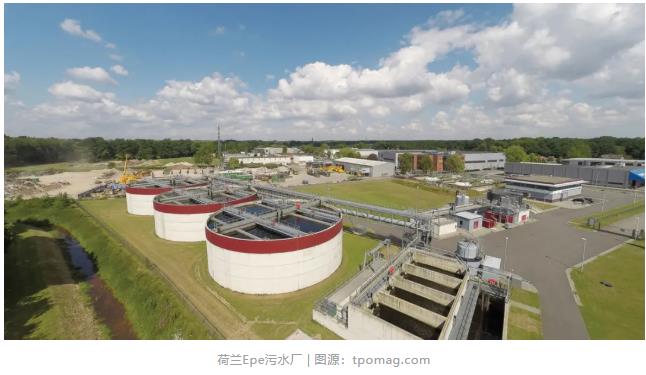

全球第一座真正意義上的好氧顆粒污泥污水廠是Epe污水廠，于2011年投產使用。采用新工藝后，該廠隨即成為荷蘭全國污水廠低能耗低的標桿。小編也曾有幸在2013年去現場參觀過，當時對水廠的自動化水平印象深刻。但最近看了一篇論文才知道，原來該廠的實際處理量只有設計容量的60%（其設計處理能力僅8000m3/d）。污水廠還有這么大的產能空間，從哪兒能找來更多污水轉化成藻酸鹽呢？

兩年多之前當?shù)氐乃瘯?huì)就開始尋找解決方案，并打起了附近一個屠宰場的主意。結果如何呢？我們?cè)诒酒诘摹端锹剬凇分锌纯此麄兊脑囼?yàn)結果吧。

污水廠與屠宰場共生

Epe 污水廠附近有一個屠宰場，其污水在排放到市政污水管網前，是要經過預處理的。2019年，無市場所屬的水委會Vallei en Veluwe與屠宰場開展研究，內容是想看看如果將屠宰場的廢水直接排入污水廠，污水廠的出水會有什么影響。

試驗概況

這個屠宰場每天產生約300m3的廢水，COD為5-10g/L，氮含量約700mg/L?，F(xiàn)有的預處理工藝為DAF(溶氣氣浮系統)，經預處理的廢水會排入污水管網然后進入Epe污水廠。

DAF和好氧顆粒污泥系統每年會產生約23000噸的污泥(干物質含量為1150噸/年)。這些污泥會運到Vallei en Veluwe水委會管理的厭氧消化器進行處理。

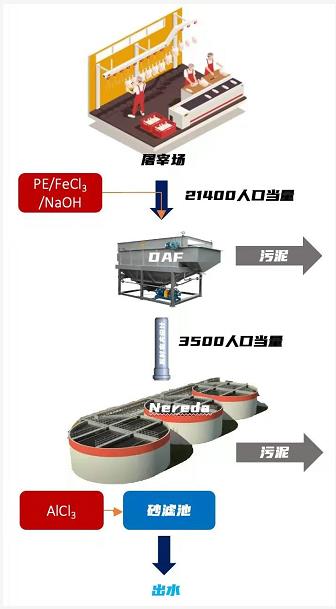

屠宰場與污水廠的原關系圖 | 設計:瓦村農夫

DAF是在2019年的3-6月間關停的。沒經處理的屠宰場廢水直接排入管網后進入Epe污水廠。Epe污水廠的好氧顆粒污泥系統是全自動監測的，而且每周都有采樣數據。荷蘭代爾夫特理工大學(TU Delft)的研究團隊對顆粒污泥的酶活性(脂肪酶和蛋白酶)進行跟蹤分析。

測試結果

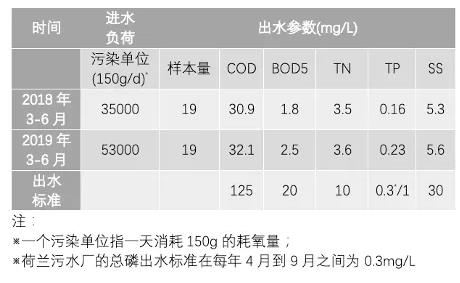

屠宰場廢水直排后，污水廠的進水負荷提高了約60%。出水各參數情況如下圖所示，可以看出，主要參數和前一年同期的數據差別不大，而且仍能達標排放(也符合中國的一級A標準)。

Epe污水廠采用后置砂濾池去除總磷。與前一年相比，試驗期間的氯化鋁用量翻倍(173L/天 vs 83L/天)。當然，試驗期間的進水磷酸鹽負荷也提高了81%。把這個因素考慮計算在內后，氯化鋁的實際相對增加率約10%(0.20mol Al/mol P→0.22mol Al/mol P)。除磷量則從37kg/天升至67kg/天。

污泥總量增幅約40%。對此研究團隊則指出污泥產量的變化需要用一整年來核算，因?yàn)樗鼤?huì)隨著水溫而變動。所以他們做了個假設，即污泥產量和單位污染負荷的增加成正比，并把鋁鹽的增量考慮在內，這樣他們得出的結果是污泥的干物質年增量為398噸。DAF系統每年的污泥干物質(DS)產量約600噸，所以實際上總的污泥產量是減少了的(200噸DS/年)。

在試驗結束后，反應器的顆粒污泥(粒徑>0.2mm)的比例從77%升至85%。他們由此推斷，污泥產量的增加主要是因?yàn)樾纬深w粒污泥造成的。

值得一提的是，進水不溶性組分的含量從原來的317mg/L升至約633mg/L，這似乎說明即使是較高的懸浮固體濃度也不會影響顆粒污泥的生長。這和此前Nereda系統在高懸浮固體含量的工業廢水的應用情況相符。對于這個問題，TU Delft的團隊還發表了相關paper進行具體闡述，感興趣的朋友可以在文末獲取下載鏈接。

油脂的積聚

他們還提到，盡管該系統在試驗期間運行良好，但運行人員在污水廠的油脂收集器中發現了油脂物沉積，推測是由屠宰場的工業廢水導致。雖然目前沒有看出這些脂肪對污泥質量的影響，但這些脂肪長期的過度堆積會導致結垢和堵塞，而定期清除這些脂肪需要額外的工作量。如果日后污水廠真的全盤接收未經處理的屠宰場廢水，這是要進一步調研的問題。

碳減排了嗎？

這次測試的一大目的是要考察去除屠宰場的DAF預處理后，屠宰場和污水廠的總碳排放量能否減少。但考慮到油脂積聚的問題，在評估未來的運行方案時，他們并不打算徹底關停DAF系統，而是將會繼續使用聚合物，并去除50%的COD，減輕后續的油脂負荷。其余的碳排放計算則根據荷蘭水研究基金會（STOWA）和荷蘭水委會聯盟的Climate Monitor的關鍵數據進行評估。

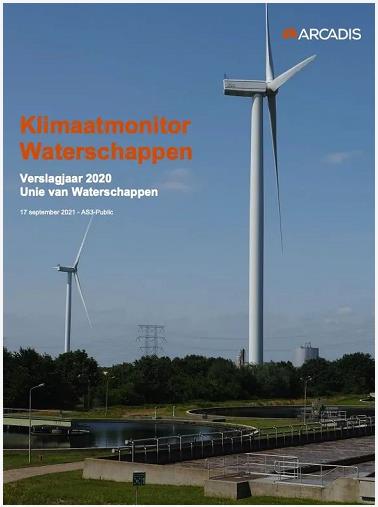

荷蘭水委會聯盟每年都發布污水廠氣候報告

圖源：Unie van Waterschappen

下表的計算結果顯示，污水廠和屠宰場合計的總碳排放量可以減少約9% (75噸CO2/年)?？梢钥闯?，最大的減排量是由于取消NaOH和FeCl3的使用，其次是污泥運輸量的減少。值得一提的是，由于污泥主要用于提取藻酸鹽，所以更少的污泥進入?yún)捬跸到y(tǒng)，熱電聯產回收的能量相應減少。但合計起來，碳排量還是減少了。

藻酸鹽收益

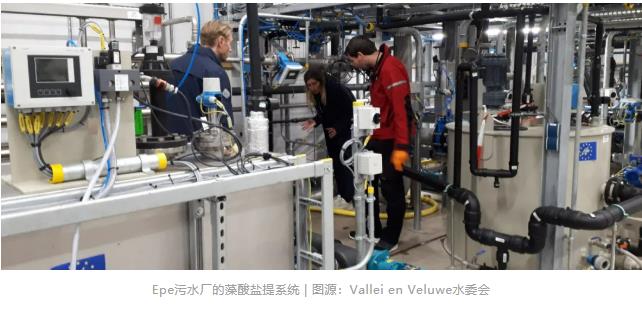

Epe污水廠在這次試驗之前就已經有藻酸鹽的提取系統。在這次試驗結束后，他們對污泥進行藻酸鹽提取，25%的有機質可以轉化成藻酸鹽。這個結果和此前有DAF預處理的情況提取的藻酸鹽收益率相當。

按照之前的假設――即使DAF系統按照50%的COD去除率保留運行，Epe污水廠的藻酸鹽產量仍可提高約30%。視乎這些藻酸鹽的最終用途(例如顆粒肥料的涂層、混凝土養護涂層等)，總的碳排放量有望繼續降低。
