絡合銅廢水預處理改進型鐵碳微電解設備

在電鍍工藝中添加的絡合劑能與電鍍液中的銅離子結合生成穩定態的絡合物，形成絡合銅廢水。因此在處理工藝中首先要破壞絡合分子的穩定結構使金屬離子游離化，再采用其他方法去除，才能使廢水達標排放。目前，國內外主要采取物理法、化學法、生物法等處理技術。在眾多的金屬絡合劑中，EDTA（乙二胺四乙酸）是螯合劑的代表，其用途很廣。因此，筆者采用Cu-EDTA為主要目標污染物，研究鐵碳微電解工藝對絡合重金屬?gòu)U水的處理效果。

研究結果表明，鐵碳微電解技術可有效地處理絡合銅廢水，但是在實際的運行過程中填料容易板結失效、水流易沿設備邊緣產生偏流現象、設備易被懸浮物堵塞而失去處理能力。傳統的鐵碳微電解反應器填料為鐵屑，這種填料呈長條狀、較薄、比表面積較大、填料之間的孔隙率較小，廢水在通過填料時懸浮物易在填料的表面沉積，這樣就會使鐵碳填料板結。板結后的填料一方面不能與廢水有效接觸，導致鐵碳微電解反應器處理效果降低甚至失效；另一方面促使廢水的過流阻力較大，廢水易沿著反應器邊緣流走，不經微電解反應，出現短流與偏流的現象，降低鐵碳微電解反應器的處理效果。

筆者試驗重點改變了填料形狀及其成分來加快反應速率，在運行工藝和裝置內部結構上優化反應器，解決反應器堵塞和偏流現象。

1、材料與裝置

1.1 試驗填料

試驗中采用球狀填料替代傳統填料，球狀填料較鐵碳填料的比表面積小，反應速率會有所下降，為了彌補球狀填料這一缺點，在自主研發的填料中增加了催化劑。球狀填料的主要成分含有鐵、碳和一些金屬催化劑，鐵約占95%左右，碳約占3%左右，金屬催化劑約占2%左右。此填料的制作工藝為：先準確稱量鐵、碳和金屬的質量，混合均勻后在爐中以1500℃左右的溫度燒制融化，然后采用鋁制的模型澆筑呈球狀，直徑約為1~2mm。

國內外學者在改進填料成分上做了大量的研究，主要有Cu/Fe電解法、Al/Fe電解法以及在傳統內電解填料中增加不同的金屬催化劑（例如鈦、鎳等）。筆者所在公司自主研發了5種不同的微電解填料。鐵碳填料，簡稱鑄鐵球填料（T1）；在鐵碳填料的基礎上加鋁，簡稱加鋁填料（T2）；在鐵碳填料的基礎上加銅，簡稱加銅填料（T3）；在鐵碳填料的基礎上加鈦，簡稱加鈦填料（T4）；在鐵碳填料的基礎上加鎳，簡稱加鎳填料（T5）。

1.2 試驗裝置和試驗用水

試驗采用的微電解反應裝置呈圓柱形，直徑為200mm，在反應器上端增加內循環系統防止懸浮物堵塞填料，裝置總高為600mm，為了防止反應器偏流，在適當?shù)母叨仍黾訐跞?，擋圈的寬度可根?jù)填料的大小調節，反應器的有效容積為18L，采用有機玻璃材質制成。

試驗用水采用人工配水的形式，進水絡合銅質量濃度為5~30mg/L。

1.3分析項目與測定方法

使用便攜式pH計（上海雷磁）測定pH；采用二乙基二硫代氨基甲酸鈉分光光度法測定絡合銅濃度。

2、結果與討論

2.1 改進型微電解設備研究

為了避免偏流和短流的情況，試驗在原有設備內部結構上增加擋圈，以防止偏流現象，在設備外部增加內循環工藝，定時開啟內循環泵，采用水沖洗方式對填料表面的沉積進行沖洗，防止因懸浮物淤積在填料之間而出現短流現象。

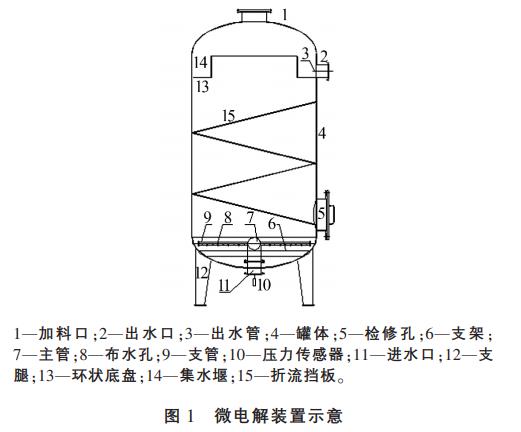

改進型微電解裝置見圖1。

廢水由反應器底端的進水口進入與水平的主管連通，后由布水裝置均勻布水，以防止偏流，布水裝置位于支架上，由水平主管和垂直于主管的支管組成，每根支管下半部有兩排交替分布的布水孔。在反應器的側下部有檢修孔，在反應器的內部設有旋轉的折流擋板，在反應器的上部有集水堰和出水口，在反應器的頂端有加料口用于填料的添加。

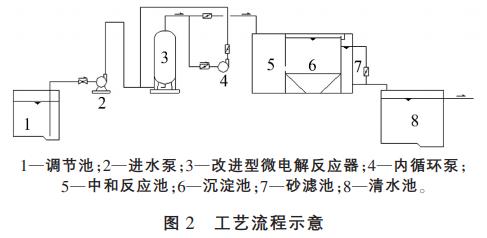

試驗自制一套新一代鐵碳微電解小試裝置，工藝流程見圖2。

由圖2可知，廢水進入調節池后由進水泵打入改進型微電解反應器，在此反應器中進行鐵碳微電解反應，出水由重力作用流入中和反應池，在中和反應池中加藥劑調節pH為8~9，同時在中和池中加入一部分助凝劑形成大的絮體，自流入沉淀池，在沉淀池中進行泥水分離后出水流入砂濾池，進一步去除剩余的懸浮物，砂濾池出水流入清水池排出。為了防止微電解反應器在運行過程中由于懸浮物淤積堵塞填料，要定時開啟內循環泵，靠水力沖刷作用將沉淀物排出反應器，反沖時間由進水水質決定，電磁閥開關由控制器自動控制。

2.2 微電解處理絡合銅廢水的影響因素

采用改進型鐵碳微電解設備預處理絡合銅廢水，研究不同催化填料、進水濃度、反應時間及pH對微電解反應過程的影響。

2.2.1 填料種類的影響

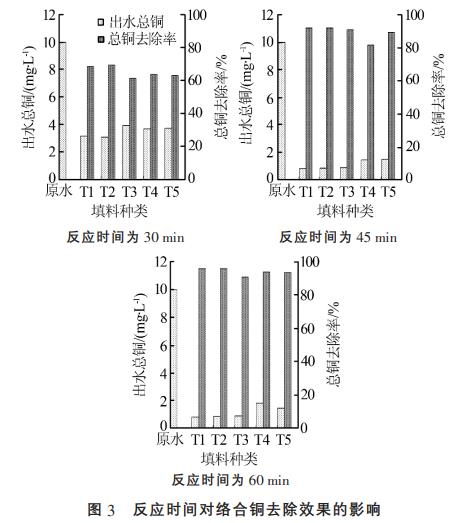

室溫下，將填料6.28L加入到反應器中，徑高比為1∶1。配進水絡合銅質量濃度為10mg/L，使用蠕動泵控制進水的流速，反應時間分別為30、45、60min，調節進水pH為3，用自主研發的5種不同填料處理絡合銅廢水，達到反應時間后將液體倒出，加入NaOH溶液，調節pH至9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅濃度，實驗結果見圖3。

由圖3可知，采用鐵碳微電解法處理絡合銅廢水，隨著反應時間的延長，銅離子去除效果增強。當反應時間分別為30、45min時，經過5種填料處理的絡合銅廢水出水總銅達不到《電鍍廢水污染排放標準》（GB21900―2008）（總銅<0.5mg/L）的要求。而當反應時間為60min時，T1、T2出水總銅分別為0.38、0.4mg/L，達到了排放標準，由于T2比T1的加工費用高，因此推薦T1處理絡合銅廢水。

2.2.2 廢水濃度的影響

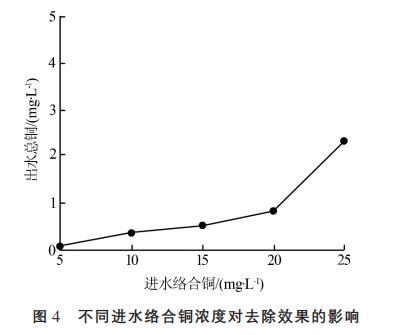

室溫條件下，進水pH為3，反應時間為60min，采用T1填料，使用蠕動泵控制進水的流速，控制不同進水質量濃度分別為5、10、15、20、25mg/L，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅質量濃度，結果見圖4。

由圖4可知，當進水的pH為3，反應時間為60min時，隨著進水絡合銅的增加，出水總銅濃度是逐漸升高的。當進水絡合銅＜10mg/L，出水總銅＜0.5mg/L，達到《電鍍廢水污染排放標準》（GB21900―2008）。當進水絡合銅為15mg/L，出水總銅為0.54mg/L時，超出了排放標準。因此使用鐵碳微電解處理絡合銅廢水適宜的進水絡合銅為10mg/L。

2.2.3 反應時間的影響

室溫條件下，進水pH為3，進水絡合銅為10mg/L，采用T1填料，使用蠕動泵控制進水的流速，控制反應時間分別為10、30、50、60、80、100min，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定出水總銅，結果表明，采用鐵碳微電解法處理絡合銅廢水，隨著反應時間的延長，總銅出水逐漸減小，在反應60min后銅離子去除率趨于水平。這主要是因?yàn)樵诜磻?yīng)初期，水中溶解的鐵離子量不足，絡合銅沒有得到足夠的電子進行破絡反應，使其被置換為銅離子游離于廢水中，隨著反應的進行，水中的電子越來越多。當反應時間大于60min后，水中的電子能夠滿足絡合銅的破絡反應，同時隨著反應時間的增加，鐵屑表面可被氧化而引發鈍化作用影響還原反應的進行，因此，建議工程中控制反應時間為60min。

2.2.4 pH的影響

室溫條件下，反應時間為60min，進水絡合銅為10mg/L，采用T1填料，使用蠕動泵控制進水的流速，用稀硫酸調節進水pH分別為3、4、5、6，出水加入NaOH溶液，調節pH至9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定出水總銅，結果表明，隨著pH的增加，出水總銅濃度不斷增加。在pH為3時，出水總銅＜0.5mg/L，而當pH＞4時，出水總銅質量濃度逐步增加至大于2mg/L，所以pH對絡合銅去除的影響很大。因此，建議工程中控制進水pH為3。

綜上所述，采用鐵碳微電解法處理絡合銅廢水，應采用鐵碳填料，控制進水pH為3，反應時間為60min，進水絡合銅＜10mg/L，可達到《電鍍廢水污染排放標準》（GB21900―2008）。

2.3 銅元素動力學研究

在最佳進水條件下，測量不同反應時間的出水總銅。室溫條件下，進水絡合銅為10mg/L，進水pH為3，采用T1填料，使用蠕動泵控制進水的流速，反應時間分別為10、20、30、40、50、60min，出水加入NaOH溶液，調節pH為9.0~10.0，然后投加PAM進行混凝反應，過濾后取上清液測定總銅濃度。將實驗數據由一級、二級、三級動力學反應模型進行擬合（邊界條件：t=0，CA=CA0；t=t，CA=CA1）。

一級反應模型表達式見式（1）。

對上式進行積分，得到式（2）。

二級反應模型表達式見式（3）。

對上式進行積分，得到式（4）。

三級反應模型表達式見式（5）。

對上式進行積分，得到式（6）。

式中：

C――初始金屬離子質量濃度，mg/L；

C――t時刻時金屬離子質量濃度，mg/L；

kA――零級動力學速率常數，mol/（L?s）

k1――一級動力學速率常數，s-1；

k2――二級動力學速率常數，L/（mol?s）；

k3――三級動力學速率常數，L2/（mol2?s）。

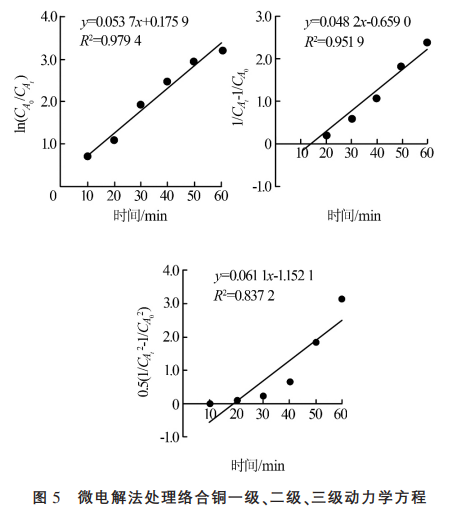

根據實驗數據進行動力學模型擬合，通過擬合方程計算得到動力學參數，一級、二級、三級動力學曲線見圖5。

由圖5可知，用一級和二級動力學模型擬合實驗數據相關性都比較好，相關系數均達到了0.95以上，說明微電解法處理銅離子可以近似用一級和二級反應模型來描述。

3、結論

（1）通過在原有設備內部結構上增加擋圈，以防止偏流現象，在設備外部增加內循環工藝，定時開啟內循環泵，采用水沖洗方式去除填料表面的沉積物，防止懸浮物淤積于填料之間，出現短流現象。

（2）通過改變傳統填料外形結構，防止板結。在傳統填料中增加不同的催化劑可以有效提高絡合銅的反應速率。

（3）微電解法處理絡合銅廢水，應采用鐵碳填料，控制進水pH為3，反應時間為60min，進水絡合銅質量濃度小于10mg/L，處理后出水可達到《電鍍廢水污染排放標準》（GB21900―2008）。

（4）基于一級、二級、三級動力學來分析微電解處理銅離子的動力學數據，結果表明，一級、二級動力學模型都比較適合。（來源：北方工程設計研究院有限公司）
