粉絲-蛋白生產廢水處理工藝

2024-08-06 14:11:39 3

在我國,制取粉絲所用原料有紅薯、綠豆、豌豆等,在粉絲加工生產中,豌豆蛋白能被有效的利用,是制取豌豆蛋白的主要豆類產品之一,粉絲在加工生產過程中排出的廢水主要分為兩類:高濃度蛋白有機廢水及粉絲洗滌廢水,該類廢水蛋白質含量高、CODSS、TNTP濃度高,環境污染特別嚴重,給天然水體系統帶來巨大的污染負荷,嚴重挑戰水環境的安全。因此,如何有效地解決粉絲廠廢水處理中存在的高有機物、高氮及高磷問題,減少粉絲生產廢水對環境的污染,成為環境領域技術人員迫切需要研究的重點。

山東某食品股份有限公司是一家粉絲生產企業,年生產能力粉絲、粉條10萬多噸,高品質功能蛋白0.85萬噸,其生產廢水量為22500m3/d。在本工程應用中采用“預處理-水解酸化-BIC厭氧反應器(高效的多級內循環反應器)-兩級A/O(缺氧/好氧)-深度處理”工藝處理粉絲-蛋白生產廢水,使其出水滿足《山東省半島流域水污染物綜合排放標準(DB37/3416.5-2018)》和《城鎮污水處理廠污染物綜合排放標準(GB18918-2002)》標準。

1、設計進水及出水水質

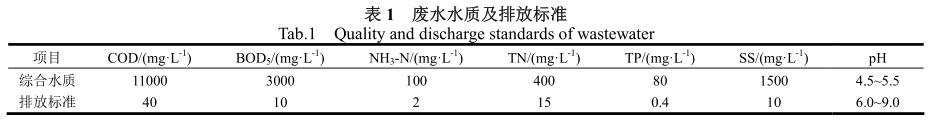

本工程廢水主要包括高濃度蛋白廢水、粉絲廢水、電廠回用濃水及生活污水,具有成份復雜,有機物濃度高、懸浮物濃度高、總氮及總磷濃度高等特點。系統廢水水質及排放標準如表1所示。

污水處理設備__全康環保QKEP

2、廢水處理工藝流程

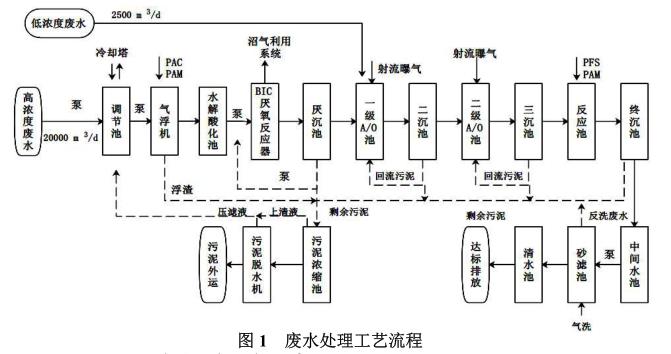

根據國內外同類廢水處理的設計經驗,結合本項目工程的進水特點及出水指標要求,最終確定本工程選用以BIC厭氧反應器、兩級A/O和深度處理為核心單元的處理工藝,具體工藝流程見圖1。

污水處理設備__全康環保QKEP

20000m3/d高濃度廢水自生產車間經泵泵入調節池,調節水質水量,同時通過冷卻塔提升泵進入冷卻塔降溫(根據溫度需要調整冷卻塔的開啟),然后通過氣浮機提升泵進入氣浮系統,通過投加絮凝劑去除廢水中的膠體性的懸浮物,然后自流入酸化池,經提升泵進入BIC厭氧反應器,同時進入的還有部分厭氧沉淀池的回流水,在BIC內利用厭氧菌將廢水中的有機物分解成甲烷、二氧化碳等氣體,去除廢水中的大部分有機物。

2500m/d低濃度廢水從車間通過泵提升,進入一級A/O池處理。

厭氧沉淀池的出水經管道自流入一級A/O生物池,在將大部分的有機物以及總氮去除,經二沉池沉淀后自流入二級A/O生物池,再進一步的將剩余的有機物以及總氮、總磷等去除,出水自流到三沉池,再自流入混凝反應池及后續的絮凝沉淀池,經混凝反應去除SS的同時進行化學除磷。然后廢水經泵提升進入砂濾池,進一步去除廢水中的SS后出水進入后續

清水池,最終出水達標排放。

污泥處理系統,污泥主要來自氣浮機浮渣、厭沉池、二沉池、三沉池的剩余污泥和絮凝沉淀池的排出污泥,污泥全部進入污泥濃縮池,濃縮完的污泥進入脫水機房進行脫水,脫泥水和濃縮池的上清液回流調節池。

3、構筑物及設備參數

3.1 調節池

設置鋼筋混凝土結構調節池1座,用來調節水質水量,尺寸40.0mx20.0mx5.0m,HRT(水力停留時間)=8.3h。調節池配套設備有提升泵3臺,21備,Q=500m3/h,H=15m,N=37kw;射流泵2臺,11備,Q=1000m3/h,H=6m,N=30kw;射流曝氣器30套;冷卻塔1座,Q=1000m3/hN=45kw;冷卻塔提升泵3臺,21備,Q=500m3/h,H=15m,N=37kw。由于高濃度廢水溫度較高,尤其是夏天溫度高達50℃,故設冷卻塔進行降溫。

3.2 氣浮機

由于生產廢水含有大量的蛋白渣等膠體物質,膠體懸浮物對生物處理起到了抑制作用,尤其是對厭氧顆粒污泥的生長、活性具有重大影響,所以廢水在進入生物處理前需要進行氣浮處理。利用氣浮作用將膠體物質從廢水中去除。上刮渣下刮泥。氣浮系統主要包括溶氣罐、溶氣水泵、刮渣機、釋放裝置、空壓機、氣浮池體等組成。

配套設備有氣浮機主體6套,Q=150m3/h;溶氣罐6套:回流泵12臺,N=15kw:空壓機6臺,N=3.0kw;撇渣機6臺,N=0.55kw;攪拌機12臺,N=0.75kw;PAC溶解投加系統2套,N=6.6kw;PAM溶解投加系統2套,N=6.6kw;浮渣提升泵2臺,11備,Q=200m3/h,H=15m,N=15kw。

3.3 水解酸化池

水解酸化池主要是將廢水中的大分子有機物水解為小分子有機物,不溶性有機物分解為溶解性有機物,提高廢水的可生物降解性。

水解酸化池1座,鋼筋混凝土結構,尺寸30.0mx40.0mx6.0m,有效容積6500m3,HRT=7.7h。水解酸化池配套提升泵3臺,21備,Q=500m3/h,H=15m,N=37kw。

3.4 BIC厭氧反應器

廢水從水解酸化池由泵提升至BIC厭氧反應器內進行厭氧發酵,利用厭氧微生物在厭氧和適宜的溫度及pH條件下,分解廢水中的有機物,產生CH4、CO2、水和少量的其它氣體,使高濃度的有機廢水得以初步凈化。

厭氧菌中的產甲烷菌最適宜生長的pH值在6.8~7.2之間,而該類廢水的pH值在4.5~5.5之間,因?yàn)閺U水進入?yún)捬豕藓笥捎诠迌?nèi)廢水的稀釋作用和微生物作用,幾乎瞬間就跟厭氧罐內的pH環境一致,而不用調節進水的pH值。

厭氧罐9座,尺寸p13.0mx20.0m,容積負荷:8kgCOD/m3?d;BIC內循環泵14臺,95備,Q=520m3/hH=22m,N=55kw;水封罐9座,尺寸φ1.5mx3.0m;沼氣柜4座,尺寸φ10.0mx7.5m。

3.5 厭沉池

BIC出水中含有少量的懸浮物,經厭沉池把大部分懸浮物沉淀后,能減輕后續構筑物的負荷,同時保證進入BIC厭氧反應器的回流水中的懸浮物含量。

鋼混結構厭沉池4座,尺寸p32.0mx5.0m;刮吸泥機4套,N=0.75kwx2

3.6 一級A/O

一級A/O好氧活性污泥法通過硝化反硝化的過程將有機物及含氮化合物降解,即廢水中的氨氮在好氧狀態下被轉化為硝態氮,然后通過污泥的回流在缺氧條件下將硝態氮還原為氮?dú)馀湃氪髿庵?,曝氣方式采用射流曝氣方式。一?jí)A池鋼混結構1座,尺寸42.0mx21.0mx8.0m,有效容積6615m3,HRT=7.0h;一級A射流泵3臺,21備,Q=600m3/hH=6m,N=18.5kw;射流曝氣器36套。

一級O池鋼混結構2座,尺寸54.0mx18.0mx8.0m+42.0mx10.0mx8.0m,有效容積20880m3,HRT=22.2h;一級O內循環泵3臺,21備,Q=1300m3/h,H=6mN=37kw;一級O磁懸浮風機3臺,Q=100m3/h,P=80KPaN=150kw;一級O備用羅茨風機2臺,Q=42.3m3/h,P=73.5KPaN=90kw;一級O射流泵9臺,63備,Q=1300m3/hH=6m,N=37kw;射流曝氣器240套。

3.7 二沉池

因活性污泥池出水中含有大量的活性污泥,利用沉淀池將大部分污泥沉淀分離出來,上清液自流至二級缺氧池。二沉池鋼混結構2座,尺寸p28.0mx4.5m;刮吸泥機2套,N=0.75kwx2;污泥回流泵2臺,11備,Q=1000m3/h,H=6m,N=30kw。

3.8 二級A/O

通過適當補充碳源,提高廢水反硝化能力,進一步降解廢水中的總氮及有機物。

二級A池鋼混結構1座,尺寸42.0mx21.0mx8.0m,有效容積6615m3HRT=7.0h;二級A射流泵3臺,21備,Q=600m3/h,H=6mN=18.5kw;射流曝氣器36套;碳源投加裝置1套,20PE2個,碳源加藥泵2臺,11備,Q=2m3/h,N=1.5kw。

二級O池鋼混結構1座,尺寸42.0mx9.0mx8.0m+37.0mx11.0mx8.0m+19.0mx38.0mx8.0m,有效容積11300m3HRT=12.0h;二級O內循環泵3臺,21備,Q=1300m3/h,H=6m,N=37kw;二級O磁懸浮風機3臺,Q=100m3/h,P=80KPa,N=150kw;二級O備用羅茨風機2臺,Q=42.3m3/hP=73.5KPa,N=90kw;二級O射流泵6臺,42備,Q=1300m3/h,H=6m,N=37kw;射流曝氣器150套。

3.9 三沉池

二級O池出水中含有大量的活性污泥,利用三沉池將大部分污泥沉淀分離出來,上清液自流至深度處理系統。沉淀的污泥一部分回流到二級A/O好氧池中保持池內的生物量,剩余污泥排到污泥處理流程中。

三沉池鋼混結構2座,尺寸p34.0mx4.5m;刮吸泥機2套,N=0.75kwx2;污泥回流泵2臺,11備,Q=1000m3/h,H=6m,N=30kw。

3.10 反應池及終沉池

在三沉池出水中加入絮凝劑,把廢水中的細小的懸浮性物質和膠體物質凝結成較大的顆粒,沉淀分離出來,進一步降低水中懸浮物以及去除總磷,保證廢水達標排放。

反應池鋼混結構1(4),尺寸11.0mx9.0mx5.0m,反應池?cái)嚢铏C(jī)2臺,N=7.5kw;聚合硫酸鐵(PFS)投加裝置2套,20PE2個,PFS加藥泵3臺,21備,Q=2m3/hN=1.5kw:聚丙烯酰胺陰離子(PAM)投加裝置2套,5PE2個,攪拌機2臺,N=2.2kwPAM加藥泵3臺,21備,Q=2m3/hN=1.5kw。

終沉池鋼混結構2座,尺寸p34.0mx4.5m;刮吸泥機2套,N=0.75kwx2;液堿加藥系統2套,20噸的玻璃鋼罐2套,液堿卸料泵1臺,Q=25m3/hH=8m,N=1.5kw;液堿投加泵2臺,11備,Q=170L/h,P=5bar,N=0.37kw。

3.11 中間水池

終沉池出水水位已很低,要進行后續處理,需進一步提升,中間水池起到水泵集水井的作用。中間水池鋼混結構1座,尺寸11.0mx9.0mx5.0m;中間水池提升泵3臺,21備,Q=500m3/h,H=15m,N=37kw。

3.12 砂濾池

終沉池出水后還會含有少量懸浮物,經砂濾后達到排放標準。過濾后的出水進入清水池。

活性砂濾池鋼混結構3(單座分4),尺寸17.4mx4.5mx5.0m,過濾速度:5m/m2?h;空壓機3臺,21備,Q=2.58m3/min,P=7bar,N=15kw;儲氣罐1套,V=3m2,P=1.0MPa。

3.13 清水池

過濾后的出水進入清水池,為回用提供緩沖作用。

清水池鋼混結構1座,尺寸11.0mx9.0mx5.0m

3.14 污泥濃縮池

污泥經過濃縮、脫水等一系列處理,把濃度低的污泥壓濾成含水率75%左右的泥餅后貯存外運作有機肥。

污泥濃縮池鋼混結構2座,尺寸φ16.0mx5.0m;污泥濃縮機2套,N=1.5kw;污泥提升泵3臺,21備,Q=700m3/h,H=6m,N=22kw;污泥調理池鋼混結構1座,尺寸14.0mx7.0mx7.0m,調理池?cái)嚢铏C(jī)2臺,N=22kw;污泥進料泵6臺,42備,Q=50m3/h,H=80mN=30kw;全自動隔膜廂式壓濾機4套,過濾面積400m2,N=22kw;聚丙烯酰胺陽離子(PAM)投加裝置2套,5噸的PE2個,攪拌機2臺N=2.2kw,PAM加藥泵2臺,11備,Q=2m3/hN=1.5kw。

4、運行效果

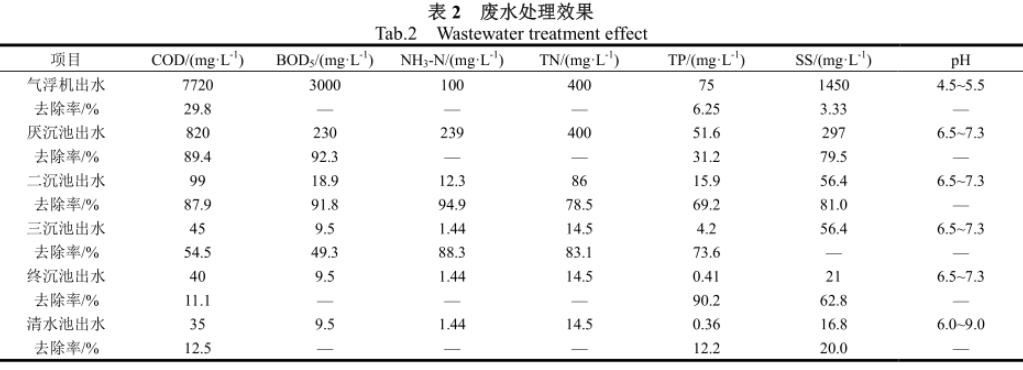

污水處理站采用“氣浮機-水解酸化-BIC厭氧反應器-厭沉池-一級A/O-二沉池-二級A/O-三沉池-反應池-終沉池-中間水池-砂濾池-清水池”處理工藝,該工藝采用射流曝氣,可實現不停產檢修,保證生產正常運轉,BIC厭氧反應器,兩級A/O和深度處理工藝的使用,不僅有效去除廢水中的有機物,產生沼氣可用于電廠發電,污泥作有機肥,而且能保證氨氮、總氮、總磷、懸浮物穩定達標,工程投資少,運行穩定高效。通過6個多月的連續調試運行,整個系統運行穩定,出水連續達到排放標準。整個污水處理項目經過1年多的工藝運行,廢水處理效果見表2。

污水處理設備__全康環保QKEP

5、經濟技術分析

該污水站工程總投資10960.00萬元,其中土建費用投資4280.00萬元,設備投資6680.00萬元。運行費用5.615/m3污水,其中電費1.862/m3污水,人工費0.21/m3污水,藥劑費2.8/m3污水,還包括企業管理費、利潤、稅金等。

污水站每天產生沼氣量約50000m3,用于沼氣發電機組的發電量約為1.6/m3沼氣,則每天的發電量為80000kwh,按0.5/kwh計,每年(350)的收益為1400.00萬元。

6、結論

本工程采用“氣浮機-水解酸化-BIC厭氧反應器-厭沉池-一級A/O-二沉池-二級A/O-三沉池-反應池-終沉池-中間水池-砂濾池-清水池”處理工藝處理粉絲-蛋白生產廢水,出水可達到并優于《山東省半島流域水污染物綜合排放標準(DB37/3416.5-2018)》和《城鎮污水處理廠污染物綜合排放標準(GB18918-2002)》標準,即COD40mg/L、BOD510mg/L、NH3-N2mg/LTN15mg/L、TP0.4mg/LSS10mg/L、pH6.0~9.0

采用該工藝處理粉絲-蛋白生產廢水,工程投資少、運行費用低、出水水質好、運行效果穩定。在去除大量有機污染物的同時,能產生沼氣進行發電,產生的污泥作有機肥,出水可用于灌溉,實現了資源的綜合循環應用,具有良好的經濟效益和環境效益,這為粉絲-蛋白生產廢水處理提供一定的參考依據。(來源:煙臺云灃生態環境產業發展股份有限公司)
