污水處理碳中和：美國Sheboygan廠

全康環保:在前幾期碳中和案例回溯專欄，剖析了芬蘭污水處理廠華麗轉變“能源工廠”之成功經驗，總結了荷蘭前瞻性的NEWs概念與措施，分析了德國污水處理廠能源中和與碳中和成功經驗，概述了奧地利污水處理廠能源中和之策略，這些案例水廠碳中和舉措與本團隊提出的污水處理碳中和目標實現路徑一致。但不可否認的是，這些歐洲水廠進水有機質濃度都遠高于國內水平。那么基于國內水廠“巧婦難為無米之炊”的窘狀，是否存在相關水廠可以借鑒學習的案例？本期介紹美國Sheboygan污水處理廠，它的進水有機質濃度與國內相當，甚至不足230 mg/L。但通過“開源”與“節流”并舉，于2013年實現產電量與耗電量比值達90%~115%、產熱量與耗熱量比值達85%~90%的佳績，已逼近能源中和運行目標。本期在介紹該廠工藝流程的基礎上，重點剖析該廠在能源開源與節流方面的措施，總結其逼近能源中和運行之成功經驗。

01

工藝概況與處理效果

Sheboygan污水處理廠始建于1982年，位于美國威斯康辛州。為響應美國水環境研究基金會（WERF）“至2030年美國所有污水處理廠均要實現碳中和運行”之目標，早在2002年該廠便已加入“威斯康辛聚焦能源(Wisconsin Focus on Energy，F(xiàn)OE)”項目，確立了“能源零消耗”的運行目標和實施計劃。

該廠采用傳統活性污泥法工藝，2000年前后該廠進行了工藝升級改造，在原有活性污泥法基礎上增加了生物營養物去除（BNR）單元，形成了一套以A/O工藝為藍本并結合初次沉淀、剩余污泥水解－酸化、污泥濃縮于一體的創新工藝，完成了生物脫氮除磷。具體流程見圖1。

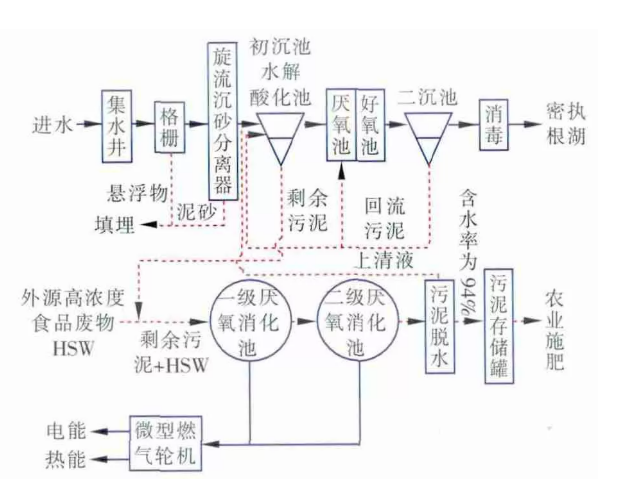

圖1 Sheboygan污水處理廠工藝流程（來自原文）

該廠初始設計流量規模為7×104m3/d，服務人口為86 500人，2012年與2013年平均進、出水水質見表1，平均流量分別為3.7×104和4.0×104m3/d。

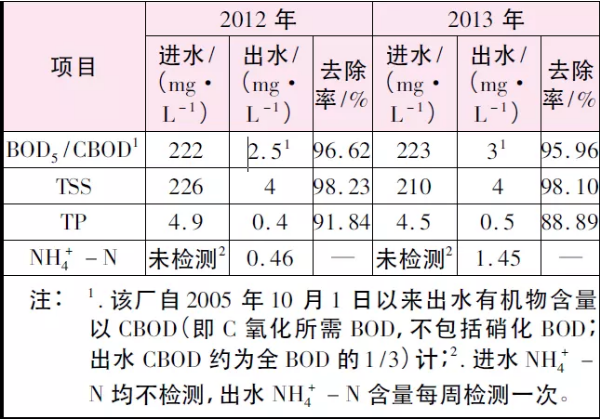

表1 2012年與2013 年Sheboygan污水廠平均進、出水水質（來自原文）

02

能源中和措施

Sheboygan污水處理廠能夠逼近能源中和運行目標，在于其能量上的“節流”與“開源”措施。

“節流”――設備優化升級

由于污水提升、回流及曝氣設備能耗在污水處理總能耗中所占比例最大（68.9%），Sheboygan污水處理廠從2005年開始先后進行了一系列工藝升級改造和運行優化，包括水泵、鼓風機等機械設備的更新、安裝氣流控制閥、更新消化池加熱設備、升級智能控制系統（PLC）、監視控制和數據采集系統（SCADA）等，具體措施與結果見表2。

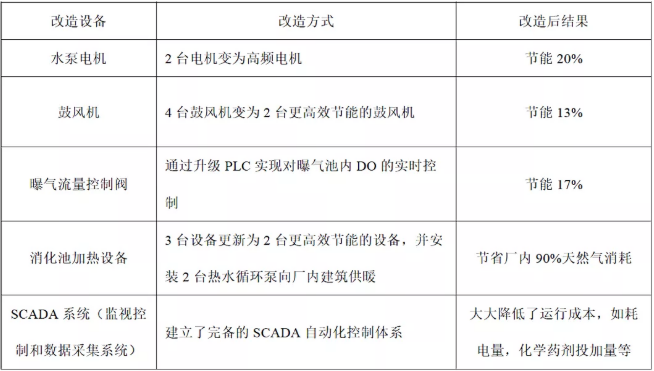

表2 Sheboygan污水處理廠各項設備改造措施

“開源”――熱電聯產+厭氧共消化

Sheboygan污水處理廠意識到，通過將剩余污泥與含有高濃度易降解有機物食品廢物（HSW）厭氧共消化，可使生物氣產量大幅增加，且CH4占比得到相應提高，進而能夠提高能源回收效率，使其達到能量“開源”。投加的HSW通常為高BOD、低SS的奶酪垃圾、啤酒廠廢液等。

該廠首先根據實際運行需要的生物氣體量來確定所需投加的HSW的數量，隨后將HSW經泵輸送與剩余污泥一同進入一級厭氧消化池。該廠購買并投加的食品制造殘留物中TSS 均小于10 000 mg/L，BOD5數值如表3所示。

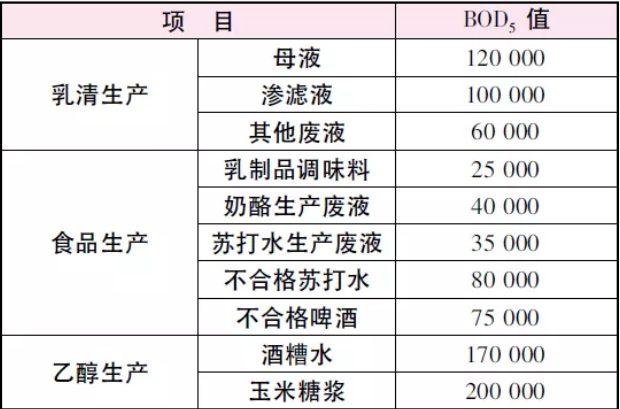

表3 Sheboygan污水處理廠投加高濃度食品廢物（HSW）BOD5數值

截至2012年，該廠因投加HSW而使產氣量增加了200%，為后續熱電聯產（CHP）技術提供了充足的燃料，在產氣量高峰時甚至還會出現能量富余。厭氧消化產生的CH4通過熱電聯產（CHP）技術產電、產熱，電能供污水處理運行使用，熱能一方面為消化池維持中溫（35℃）提供熱量，另一方面可用于冬季污水廠內建筑物取暖。

截至2012年，該廠可利用熱電聯產（CHP）技術產電16 800 kW?h/d、產熱16 120 kW?h/d，實現電能自給率90%，熱能自給率85%。該污水廠在2006~2011年間的實際產能情況如表4所示。

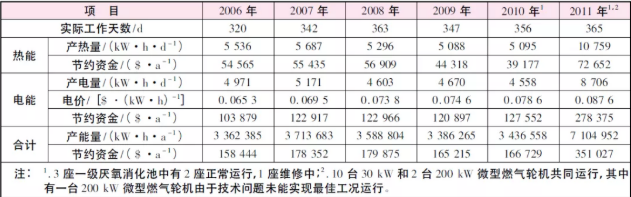

表4 Sheboygan污水處理廠2006 年―2011 年熱電聯產實際產能情況

03

總結

Sheboygan污水處理廠進水BOD5與我國水平相當，處于較低進水有機物濃度水平（約為230 mg/L）。該廠經驗表明，低進水有機質濃度污水處理廠僅僅依靠污水處理廠自身節能降耗和剩余污泥自身厭氧消化很難達到能源中和，即使是引入其它高濃度有機廢物進行共消化才勉強實現能源中和，但距離碳中和目標可能相差甚遠。況且這種外源有機物能源不應納入污水處理廠自身能源回收份額，其能源中和實質上是一種“偽中和”。因此針對這種低進水有機質濃度無污水處理廠實現碳中和目標需“另尋他法”，特別是考慮出水余溫?zé)崮芑厥罩e措。
