酚醛樹脂生產廢水主要污染物為苯酚，苯酚有很強的生物毒性，對人類危害很大。因此，高濃度含酚廢水的治理是廣大化工工作者普遍關注的問題，治理方法有吸附法、萃取法、光催化氧化法、超臨界氧化法、超聲波降解法、電化學降解法、生物處理法等。其中萃取法具有設備投資少、占地面積小、操作簡便、能耗低、具有豐富的工業運行經驗，而且主要污染物能有效回收利用等優點，受到人們的重視。近年來，國內外研究者對于液液萃取法治理和回收含酚廢水做了大量工作。物理萃取脫酚技術中主要選用甲基異丁基酮、醋酸丁酯、異丙醚等作為萃取溶劑，他們對苯酚均能提供較高的平衡分配系數D值。然而，對苯酚分配系數越高的萃取溶劑，在水中的溶解度也就越大，這勢必會造成二次污染、較大的溶劑流失或加重殘液中容易回收的負荷。
絡合萃取是一種基于可逆絡合反應分離極性有機物的新方法，它既吸收了物理萃取操作簡單、處理能力強、容易實現自動化的優點，又保留了化學萃取的高效性、高選擇性，同時還克服了化學萃取可逆性差的不足。用于酚類物質絡合萃取劑主要有兩大類，研究最為典型的是中性磷氧類絡合萃取劑中的磷酸三丁酯(TBP)和胺類絡合萃取劑中的叔胺(N235、TOA)。
作者在文獻基礎上，嘗試將磷酸三丁酯(TBP)和烷基叔胺兩種絡合劑以一定比例混合，以磺化煤油為稀釋劑，對酚醛樹脂生產中高濃度含酚廢水進行了研究，研究了不同流比、轉速和萃取級數下的脫酚效果，為工業級的廢水處理提供參考。
1、實驗部分
1.1 儀器和試劑
所用儀器有HL-20離心萃取器、石英罐-蠕動泵供料系統、電子天平、酸度計、UV-8000A紫外可見分光光度計、哈希水質檢測儀。
所用試劑有磷酸三丁酯、烷基叔胺、磺化煤油、苯酚、4-氨基安替比林、鐵氰化鉀、氯化銨等，上述藥品均為分析純。
1.2 實驗系統

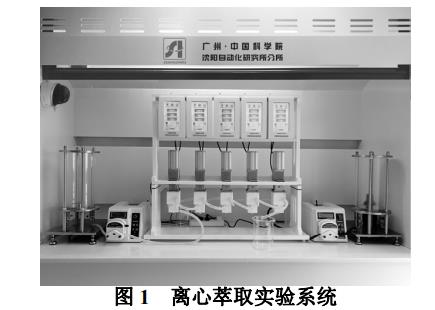

實驗系統如圖1所示，五級實驗系統是用五級HL-20離心萃取器串聯萃取。廢水和絡合萃取劑分別從重相和輕相石英罐流出，經蠕動泵進入離心萃取器的環隙，在此進行充分混合、反應、傳質，流進轉筒后在離心力的作用下分相后進入各自的收集室，然后從各自的出口管流出。
1.3 萃取實驗
絡合萃取原理：絡合萃取是基于溶質的Lewis酸(或堿)性官能團與萃取劑的Lewis堿(或酸)性官能團的相互作用而進行分離的一種方法。根據絡合萃取原理，選擇以磷酸三丁酯(TBP)、烷基叔胺為萃取劑，以磺化煤油為稀釋劑，將三者混合成絡合萃取溶劑處理強酸性高濃度含酚廢水。以一定的稀釋比配制萃取劑，與含酚廢水按照一定的流比通過離心萃取器，收集不同流比、轉速和萃取級數下的輕相萃取液及重相萃余液，計算萃余液的苯酚含量，確定較佳萃取工藝條件。
1.4 廢水中苯酚含量的測定
含酚廢水中揮發酚的測定采用國標HJ503-2009《水質揮發酚的測定4-氨基安替比林分光光度法》中工業廢水和生活污水宜用直接分光光度法測定，檢出限為0.01mg/L，測定下限為0.04mg/L，測定上限為2.50mg/L。
2、結果與討論
2.1 含酚廢水性質

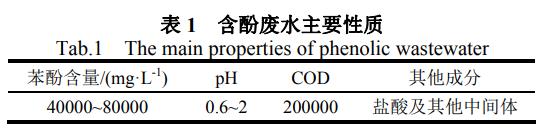

廢水樣品取自廣州市某石化公司酚醛樹脂生產廢水，其物化性質如表1所示。
2.2 萃取處理含酚廢水的影響因素
2.2.1 轉速對含酚廢水處理效果的影響

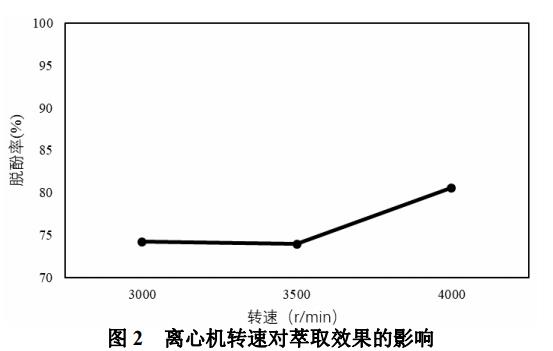

離心萃取過程中，轉速是離心萃取器的重要參數，轉速的變化對苯酚的脫酚率也會產生很大的影響，不合適的轉速會影響分離效果，產生夾帶或乳化。在常溫條件下，當采用單級萃取，兩相流比為2/1，萃取時間為3min時，考察了離心機轉速(2500r/min、3000r/min、3500r/min、4000r/min、4500r/min)對酚醛樹脂生產含酚廢水萃取效果的影響，結果如圖2所示。
實驗發現轉速2500r/min條件下，輕相萃合物夾帶重相萃余液，這是由于離心萃取器轉速過低產生的離心力不足以將重相廢水完全分離。由圖2可以看出，轉速為3000r/min、3500r/min時，脫酚率較低，這是因為離心機轉速低，含酚廢水與絡合萃取劑混合不均勻?qū)е陆j合反應不完全，使得萃余液脫酚率不高，而當離心機轉速增加至為4000r/min時，脫酚率迅速升至80.56%，繼續增加轉速至4500r/min條件下，萃余液夾帶輕相萃合物，轉速過高產生的離心力太大導致輕相從重相出口流出。因此，選擇4000r/min的轉速比較合適。
2.2.2 萃取級數對含酚廢水萃取效果的影響

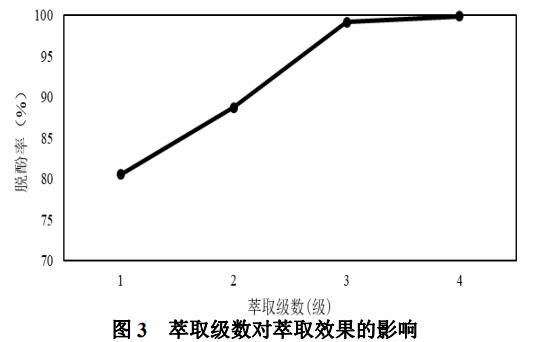

當流比為2/1，轉速為4000r/min，萃取時間為3min*級數時，分別考察了1、2、3、4級逆流萃取對酚醛樹脂生產廢水萃取效果的影響，結果如圖3所示。
由圖3可知，隨著萃取級數的增多，脫酚率呈上升趨勢，萃余液中的苯酚含量呈下降趨勢，采用3級萃取時脫酚率為99.12%、4級萃取時脫酚率為99.87%，3級增加至4級時，由于萃合物在萃取劑中的溶解接近于飽和，萃取已趨于平衡，因此這兩級脫酚率基本持平，變化不明顯，考慮到實際運行成本及處理效率，采用三級萃取較為合適。此外因為萃取過程中存在物理萃取和化學絡合萃取兩種過程，以化學絡合萃取為主，由于絡合萃取需要一定的反應時間，1級萃取和2級萃取時，萃取時間太短，則不利于有機相與水相的充分傳質，萃取不完全，3級時絡合萃取反應趨于平衡，若繼續增多至4級萃取，即延長萃取時間，對絡合反應影響不大。
2.2.3 萃取流比對含酚廢水處理效果的影響

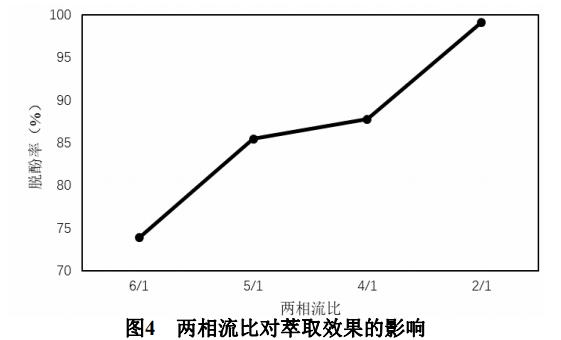

在萃取過程中，流比是非常重要的參數，對萃取效果影響顯著，當重相流量大于50mL/min時，流比為6/1、7/1時會發生乳化效應，故廢水的流量小于50mL/min。當萃取級數為3級，轉速為4000r/min，萃取時間為9min時，流比(2/1、4/1、5/1、6/1)對酚醛樹脂生產廢水萃取效果的影響如圖4所示。
由圖4可以看出，隨著流比的增大，脫酚率隨之減小，萃余液中苯酚含量隨之增大。流比6/1時，脫酚率為73.90%，流比4/1和5/1時，脫酚率相差不大，分別為87.77%和85.45%，流比為2/1時，脫酚率有較大提升，為99.12%。這是因為絡合萃取劑并未完全與廢水中的苯酚絡合反應，隨著流比的減小，苯酚被絡合萃取劑完全反應并溶于萃取液中，故萃余液中苯酚含量較低，脫酚率較大。
3、結論
本文構建了逆流絡合萃取工藝的體系，研究了絡合萃取效果的影響條件，得到較優工藝參數為：采用三級萃取，流比2/1，轉速為4000r/min，萃取時間為9~15min，萃余液的脫酚率為99.12%，達到預處理要求，為工業級的廢水處理提供參考。(來源：廣州中國科學院沈陽自動化研究所分所，中國科學院沈陽自動化研究所)
