V-MVR蒸發用于垃圾滲瀝液應急處理工程實例

全康環保:摘要：鄭州侯寨垃圾綜合處理廠滲瀝液應急處理工程采用以V-MVR蒸發技術為核心的垃圾滲瀝液處理工藝，即“一級V-MVR蒸發+VP洗氣+二級V-MVR蒸發+低溫負壓蒸發”工藝。運行結果表明，系統運行穩定，出水水質能夠穩定達到《生活垃圾填埋場污染控制標準》（GB16889-2008）中的表二標準，產生的污泥滿足《生活垃圾填埋場污染控制標準》（GB16889-2008）中的填埋要求，無濃縮液產生，可實現滲瀝液的全量化處理。

鄭州侯寨垃圾綜合處理廠建于2004年，位于鄭州市二七區侯寨鄉，設計填埋處理能力2300t/d，實際填埋量6000t/d，夏季高峰期8000t/d，遠超設計處理能力。滲瀝液實際處理能力750m3/d，不能滿足滲瀝液處理要求，導致填埋區積存大量的滲瀝液。為徹底消除環境污染隱患，降低環境風險，需將現有的存量滲瀝液盡快處理，達標排放。

1 工程規模

填埋區現有積存滲瀝液40萬m3，新產生積存滲瀝液20萬m3，要求400天處理完60萬m3積存滲瀝液，實現滲瀝液全量化處理，徹底消除填埋場垃圾滲瀝液積存帶來的隱患。經測算，滲瀝液應急處理規模為1800m3/d。

2 設計進出水水質

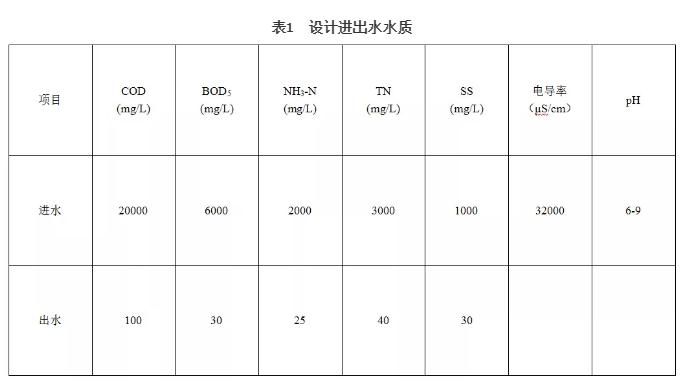

根據現場水質檢測，確定本項目的滲瀝液設計進水水質。根據環保排放要求，出水水質達到《生活垃圾填埋場污染控制標準》（GB16889-2008）中的表二標準。設計進出水主要指標參見表1。

從進水水質指標可以看出，該積存滲瀝液具有有機物濃度高、氨氮濃度高、C/N比例失調、含鹽量高等特點。通過比較，且從經濟性以及項目緊迫性、適應性上考慮，采用以V-MVR蒸發技術為核心的垃圾滲瀝液處理工藝，即“一級V-MVR蒸發+VP洗氣+二級V-MVR蒸發+低溫負壓蒸發”工藝。

3.1 工藝流程

垃圾滲瀝液直接輸送至一級V-MVR分離室，進入分離室的滲瀝液與蒸發器中原有的循環液混合，在循環泵的作用下快速通過加熱室，與經過蒸汽壓縮機壓縮后高溫蒸汽充分換熱，然后進入分離室蒸發并實現氣液分離。分離室蒸發出的蒸汽通過壓縮機抽離由經VP洗氣系統，經過VP系統凈化處理后的潔凈的二次蒸汽經壓縮機壓縮做功后變?yōu)楦邷氐恼羝⑤斔椭良訜崾覛こ讨?，作為熱源與加熱室管程內通過的滲瀝液實現熱交換，殼程內高溫蒸汽經過熱交換后冷凝變成達標蒸餾水，蒸餾水被收集后被輸送至預熱器與來液進行熱交換后離開蒸發系統。

一級V-MVR分離室中的濃縮液通過濃縮液泵輸送至二級V-MVR蒸發系統，運行過程中從二級V-MVR蒸發系統連續排出具有一定固液比的晶漿進入離心機實現固液分離，分離后的高溫母液返回蒸發器繼續蒸發濃縮。二級V-MVR蒸發系統運行過程中需要排出一定量的超濃母液，實現處理系統連續穩定運行。此部分超濃母液進入低溫負壓蒸發系統進行進一步蒸發處理，二級V-MVR蒸發理系統和低溫負壓蒸發系統產生的鹽泥符合《生活垃圾填埋場污染控制標準》（GB16889-2008）的填埋要求，含固率高達80%，統一進行填埋處理。工藝流程圖見圖1。

3.2 工藝特點

（1）不受地域、氣候、天氣條件、環境溫度等自然條件影響；

（2）抗污染物沖擊能力強，可適應各類垃圾滲瀝液，允許COD濃度≤30000mg/L，氨氮濃度≤3000mg/L的廢水進入處理系統；

（3）自動化程度高，整套系統可以分工藝模塊實現一鍵啟停操作，設備啟動后可以通過各類檢測傳感器實現自動運行，無需人為干預；

（4）運行方式靈活，可以根據項目需要控制處理系統啟停，停機期間僅需定期盤動各類機電類設備軸承即可，無需特殊養護作業，可實現隨開隨停；后期維護費用低；

（5）遠程值機，實現運行數據的實時收集、回傳及分析，減少項目現場操作強度、提高作業效率；

（6）運行過程中除投加少量的消泡劑、氫氧化鈉及硫酸外基本不需要投加其余成分，鹽泥產量少，鹽泥綜合含水率可控制在15-25%之間；

（7）直接采用V-MVR蒸發系統實現滲瀝液全量化處置，工藝流程簡單，處理單元少，兼容性好，操控簡單可靠，方便日后運行管理；

（8）抗結垢能力強，采用V-MVR蒸發系統，實現換熱面和蒸發面分離，同時通過高速流動減少換熱面結垢幾率，可將化學清洗周期控制在3個月以上。

3.3 工藝設計參數

3.3.1 一級V-MVR蒸發系統

設計采用三套V-MVR蒸發設備，單套處理能力800m3/d，蒸發溫度100℃。

3.3.2 VP洗氣系統

設計采用三套VP洗氣系統，單套處理能力800m3/d，單套處理系統包括1個酸洗氣塔和1個堿洗氣塔。在酸洗氣塔中，蒸汽中的氨氮和硫酸反應，生成硫酸銨，99.6%以上的氨氮被去除。在堿洗氣塔中，蒸汽中的有機物和氫氧化鈉發生反應，蒸汽中96%以上的有機污染物通過堿洗單元去除。通過VP洗氣，保證蒸發出水達標排放。

3.3.3 二級V-MVR蒸發系統

設計采用三套V-MVR蒸發設備，單套處理能力240m3/d，蒸發溫度100℃。

3.3.4 低溫負壓蒸發系統

設計采用四套低溫負壓蒸發器，單套處理能力20m3/d，蒸發溫度50-60℃。

4 運行效果及運行成本分析

本工程于投產至今已經連續穩定運行一年以上，運行過程無濃縮液產生，實現了滲瀝液的全量化處理。出水水質穩定達標，產生的污泥滿足《生活垃圾填埋場污染控制標準》（GB16889-2008）相應的要求，處理效果的監測數據見表2。

5 結論

本應急項目處理規模較大，處理的垃圾滲瀝液具有有機物濃度高、氨氮濃度高和含鹽量高等特點，處理難度較大。采用以V-MVR蒸發技術為核心的垃圾滲瀝液處理工藝，即“一級V-MVR蒸發+VP洗氣+二級V-MVR蒸發+低溫負壓蒸發”工藝，具有工藝流程簡單、抗污染負荷沖擊能力強、運行過程不受氣候、廢水含鹽量等因素影響，自動化程度高等優點，可以實現滲瀝液的全量化處理。本項目的穩定運行對于國內大型滲瀝液全量化處理具有指導意義。
